Der Anwender kann bei der Wahl der Zeichnungsobjekte zwischen Planzeichen und anderen Zeichnungsobjekten unterscheiden:


  • Planzeichen – Wenn in der Zeichnung Objekte des Moduls Bauleitplanung enthalten sind, können diese berücksichtigt werden. Die im Modul GeoXchange integrierten Shape-Objekte sind im Sinne dieses Auswahl-Schalters ebenfalls Planzeichen.
  • Andere Zeichnungsobjekte – Als andere Zeichnungsobjekte sind 2D-Objekte wie Punkte, Linien, Bögen, Polylinien usw. zu verstehen, die keine Planzeichen sind. Welche Zeichnungsobjekte aus der Zeichnung ausgelesen werden, kann in den Filter-Einstellungen im Abschnitt Objekttypen spezifiziert werden.



Sind im Projektbrowser bereits Planzeichen selektiert, so werden diese als gewählte Planzeichen aufgeführt. Über Objekte wählen können zu den bereits gewählten Planzeichen weitere hinzugefügt werden. Andere Zeichnungsobjekte müssen generell über Objekte wählen < oder Alle in der Zeichnung bestimmt werden. Die Auswahl kann über die Schaltfläche Auswahl zurücksetzen aufgehoben werden. Dies wirkt sich auch auf den Projektbrowser aus. Nach Beendigung des Befehls sind Planzeichen dann nicht länger selektiert.


Eine gezielte Wahl nach Layern kann über die Schaltfläche Layer wählen vorgenommen werden. Dabei führt der Dialog Layer-Auswahl nur die Layer auf, die in der Zeichnung weder aus noch gefroren sind.

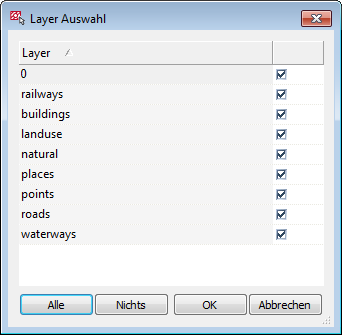

Im Dialog Layer-Auswahl werden die aktiven Layer der Zeichnung aufgeführt. Über die Häkchen in der Zeile des Layernamens können gezielt Layer für den Export selektiert werden.


Nichts hebt eine vorhandene Layer-Auswahl vollständig auf und Alle selektiert wieder jeden sichtbaren Layer in der Zeichnung.
