Befehl: EAWS_RPNS_FIND_GMLID


Jedes Fachobjekt in einer XPlanGML muss gemäß GML-Spezifikationen eine universelle Identifikationsnummer (die GML-ID) erhalten. Diese Nummer sollte über den Lebenszyklus des Objektes in einem Geodatenserver und auch bei erneuten XPlan-Exporten persistent sein. Der WS LANDCAD XPlan-Export schreibt die nach Zufallsparametern gebildete UUID zzgl. des Präfixes GML_* an die Planzeichen der Zeichnung zurück. Vorausgesetzt nach dem Export wurde die Zeichnung gespeichert, kann mithilfe des Befehls GML-ID suchen das zugehörige Planzeichen in der Zeichnung gefunden werden. Die Planzeichen einer Zeichnung können auch durch den XPlan-Import eine GML-ID bekommen haben.


Ein typischer Auszug aus einer XPlanGML mit GML-ID:


<xplan:BP_NutzungsartenGrenze gml:id="GML_84cb8096-d607-44ab-82c5-8576a1164980">

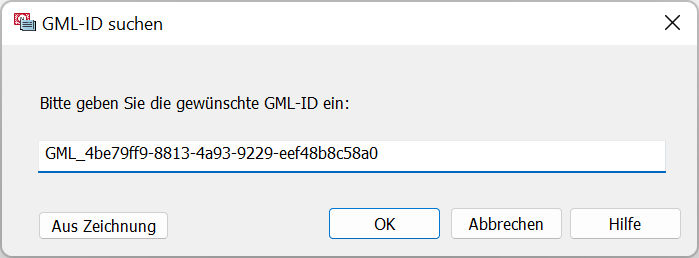

Der Befehl GML-ID suchen öffnet den folgenden Dialog:



In die Suchzeile fügt man die aus einer XPlanGML bekannte GML-ID ein. Mit OK wird die Zeichnung durchsucht, Abbrechen schließt den Dialog. Wenn die eingegebene ID gefunden wird, wird das zugehörige Planzeichen ausgeleuchtet. Mit Return bzw. Enter gelangt man einen Schritt weiter:

Möchten Sie das Planzeichen editieren? [Sachdaten / Referenzen]

Die Option Sachdaten öffnet den Sachdaten-Dialog aus dem Modul Bauleitplanung, die Option Referenzen den Referenz-Dialog. Escape beendet nach dem Ausleuchten die Suche.


Das Auffinden eines zu einer GML-ID gehörenden Planzeichens könnte interessant sein, weil ein Validierungswerkzeug Probleme mit dem Objekt ausweist. Umgekehrt könnte es zu Recherchezwecken auch interessant sein, herauszufinden mit welcher zufälligen GML-ID ein Planzeichen in eine XPlanGML geschrieben wurde. Mithilfe des Befehls Aus Zeichnung kann man sich deswegen die ID eines in der Zeichnung gewählten Planzeichens anzeigen lassen. Voraussetzung: Die Zeichnung wurde nach dem Export gespeichert!
