XPlanung unterscheidet vier verschiedene Plantypen. Der Objektartenkatalog berücksichtigt Festsetzungs- und Darstellungsmöglichkeiten für die:


  • Flächennutzungsplanung
  • Bebauungsplanung
  • Landschaftsplanung und
  • Regionalplanung


Für die Regionalplanung verfügt WS LANDCAD über keinerlei Planzeichenbibliotheken. Dieser Plantyp wird deswegen im Weiteren nicht erwähnt.


Da der Plantyp maßgeblichen Einfluss auf die Exportvorgänge innerhalb von WS LANDCAD hat, ist die Art des Planes vor dem XPlan-Export anzugeben. Die Zuweisung erfolgt im Modul Bauleitplanung. Dort ist der Projektbrowser (Bauleitplanung → Gruppe PlanZV → Projektbrowser) zu starten. Im Projektbrowser erscheinen pro Zeichnung mindestens ein Plan und ein Bereich (siehe Dokumentation zum Modul Bauleitplanung). Zur Bestimmung des Plantyps sucht man in der Hierarchie des Projektbrowsers das Planobjekt. Es steht in der Regel ganz oben:


1. Schritt:

Kontextmenü über dem Planobjekt

2. Schritt:

Befehl Plantyp festlegen/ändern aufrufen

3. Schritt:

Im Dialog Plantyp bestimmen den gewünschten Plantyp auswählen. Es stehen folgende Optionen zur Auswahl:


  • Daten zum Flächennutzungsplan (Planzv90.sqlite) = Flächennutzungsplanung
  • Daten zum Bebauungsplan (Planzv90.sqlite) = Bebauungsplanung
  • Daten zu Sonstiger Plan (Planzv90.sqlite) = Sonstige Pläne
  • Daten zum landschaftspflegerischen Plan (LANa2000.sqlite) = Landschaftsplanung


Auch die Bereiche müssen prinzipiell wissen, welchem Plantyp, sie sich unterordnen sollen. Deswegen ist zur Bestimmung der Bereichsdaten in der Hierarchie des Projektbrowsers folgendes zu kontrollieren:


1. Schritt:

Kontextmenü über dem Bereichsobjekt

2. Schritt:

Befehl Bereichstyp festlegen/ändern aufrufen

3. Schritt:

Im Dialog Bereichstyp bestimmen die gewünschte Bereichsart auswählen. Es stehen folgende Optionen zur Auswahl:


  • Bereich eines Flächennutzungsplans (Planzv90.sqlite) → nur wenn als Plantyp zuvor Flächennutzungsplanung festgelegt wurde.
  • Bereich eines Bebauungsplans (Planzv90.sqlite) → nur wenn als Plantyp zuvor Bebauungsplanung festgelegt wurde.
  • Bereich eines Sonstigen Plans (Planzv90.sqlite) → nur wenn als Plantyp zuvor Sonstiger Plan festgelegt wurde.
  • Bereich eines landschaftspflegerischen Plans (LANa2000.sqlite) → nur wenn als Plantyp zuvor Landschaftsplanung festgelegt wurde.


Die zum Plantyp passenden Bereichstypen werden durch die Funktion Plantyp festlegen/ändern kongruent eingestellt. Widersprüche können nur in alten Planzeichnungen vorkommen.

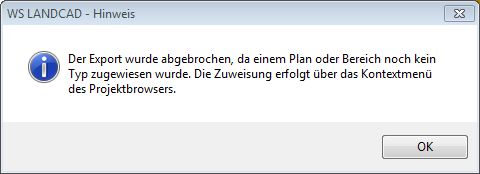

Ohne diese Typisierungen erscheint beim XPlan-Export ein Hinweis:




Anmerkung: Durch diese Festlegungen legt WS LANDCAD unsichtbare Objekte in der Zeichnung an, die die Verfahrensangaben oder Metadaten zur Planzeichnung verwalten.
