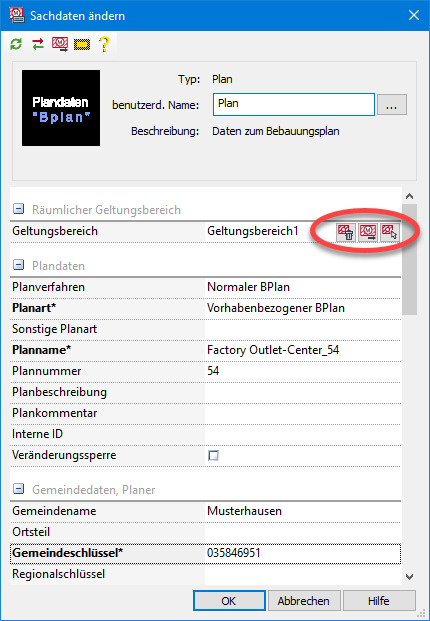

Die Sachdaten zum Plan können mit dem Befehl Sachdaten editieren im Projektbrowser eingegeben und geändert werden.


Die Auswahl der Sachdaten zum Plan steht in Abhängigkeit des Plantyps. Der Plantyp muss daher zuvor im Projektbrowser festgelegt werden.



Es stehen Daten zum Flächennutzungsplan, zum Bebauungsplan, einem Sonstigen Plan oder zu einem landschaftspflegerischen Plan zur Auswahl.


Die einzelnen Plandaten und Verfahrensangaben sind für die Erstellung eines Rechtsplans mit WS LANDCAD an keiner Stelle bindend. Jedoch ist es so, dass diese Daten Eingang in den XPlan-Export finden. Einige dieser Daten sind dort sogar zwingend erforderlich. Immer anzugeben sind die Planart und der Gemeindeschlüssel.


Verpflichtend am Planobjekt ist auch der Geltungsbereich.


Eine besondere Bedeutung hat in diesem Zusammenhang die Zuweisung eines Räumlichen Geltungsbereiches. Um diesen in die XPlanGML-Datei exportieren zu können, ist es zwingend notwendig, dem Planobjekt einen Geltungsbereich zuzuordnen. Das geschieht, indem man die Schaltfläche Referenz-Planzeichen wählen (siehe roter Kreis) anklickt.

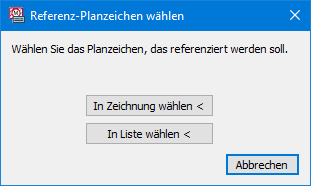

Hierbei erscheint der Dialog Referenz-Planzeichen wählen, mit dessen Hilfe ein Geltungsbereich aus der Zeichnung gewählt (In Zeichnung wählen <) oder wiederum aus einer Liste ausgewählt (In Liste wählen <) werden kann.

Ein zugeordneter Geltungsbereich lässt sich bei Bedarf auch wieder lösen, indem das Löschicon aktiviert wird.


Anmerkung: Es bleibt festzuhalten, dass diese Zuordnung notwendig ist, damit das Planzeichen ‘Geltungsbereich‘ beim XPlan-Export berücksichtigt werden kann. Ohne dies wird es nicht berücksichtigt.
