Befehl: EAWS_RPNS_EDITDATA

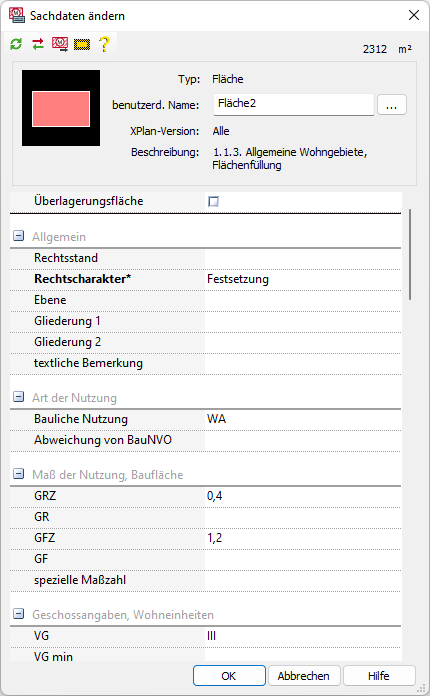

Mit diesem Befehl lassen sich Eigenschaften eines Planzeichens sowie die zugewiesenen Sachdatenfelder abfragen. Mit Hilfe der Dialogbox können Sachdaten auch im Nachhinein geändert werden.



In der Toolbar stehen folgende Funktionen zur Verfügung:

Sachdatenfelder und Eigenschaften mit aktueller Bibliothek abgleichen passt den Umfang der Sachdaten an die aktuell geladene Planzeichendatenbank an. Anderenfalls entspricht der Umfang der Datenbankversion mit der ein Planzeichen erstmals angewandt wurde.

Sachdaten von einem Planzeichen in der Zeichnung übernehmen ist die sehr komfortable Möglichkeit, Daten von einem bereits existenten Planzeichen zu holen.

Mit Eingabe bestätigen und ein anderes Planzeichen in der Zeichnung wählen ist gemeint, dass man den Sachdaten-Dialog ohne OK verlassen kann, sondern unmittelbar zu einem anderen wechseln kann. Gleichwohl werden vorgenommene Änderungen übernommen!

Leuchtet das zur markierten Datenzeile zugehörige Objekt in der Zeichnung aus.

Ruft die Hilfe auf.


Im oberen Bereich des Dialoges wird ein Teil der Eigenschaften des Planzeichens angezeigt.


Der Typ ergibt sich aus einer Festlegung der Planzeichen in Objekttypen. Der benutzerdefinierte Name (Objektname) kann beliebig vergeben werden, wobei sich eine Bezeichnung in einer Zeichnung niemals wiederholt.

Wenige Sachdatenfelder (v. a. der Rechtscharakter*) sind fett unterlegt und mit einem Sternchen versehen. Mit Blick auf XPlanung sind das Attribute, die in den aktuellen XPlan-Versionen zwingend mit einem Inhalt versehen sein müssen. Es sind Pflichtattribute!


Einige neuere Sachdatenfelder sind für ältere XPlan-Verionen unbekannt und natürlich können in XPlanung veraltete Datenfelder wiederum für eine neuere Version der XPlanung ohne Belang sein. Da WS LANDCAD in seiner Datenhaltung viele XPlan-Versionen mitdenkt, um am Ende eines langen Verfahrens spontan verschiedene Versionen exportieren zu können, sind wenige Sachdatenfelder für gewisse Zielversion überflüssig. Im Setup 🡪 Register XPlanung 🡪 Aktuelle Zeichnung 🡪 XPlan-Version ist auswählbar, für welche Version man den Sachdatenumfang sehen möchte. Die im Setup ausgewählte Version wird im Sachdaten-Dialog unter XPlan-Version aufgeführt. Der Eintrag Alle zeigt die Sachdatenfelder ungefiltert an!
