Befehl: EAWS_RPNS_BROWSER

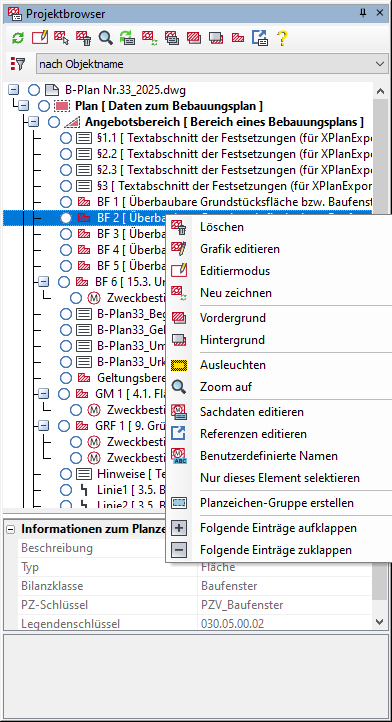

Der Projektbrowser ist das Verwaltungswerkzeug der Planzeichenverordnung. Es listet alle Planzeichen einer Zeichnung auf und verwaltet diese über angelegte Pläne und Bereiche.

Je nach Bedarf kann der Browser am Bildschirm innerhalb oder außerhalb des CAD-Fensters platziert werden.

Der Projektbrowser ist minimierbar und lässt sich zudem an allen vier Ecken des Grafikbereiches andocken, wobei sich der Zeichenbereich entsprechend verringert, aber vollständig verfügbar ist und nicht verdeckt wird.

Der Projektbrowser ist, ähnlich wie das AutoCAD-Eigenschaftsfenster, nicht modal. Dies bedeutet, dass er nicht geschlossen werden muss, um andere Befehle, etwa das Zeichnen von Objekten, aufzurufen.

Im oberen Bereich stehen globale Befehle wie z. B. das Löschen und Selektieren von Planzeichen sowie die Bilanz zur Verfügung. Die darunter befindliche Schaltfläche dient zur Steuerung der anzuzeigenden Planzeichen, wobei zwischen den Modi nach Objektname, nach Beschreibung, nach Bibliothek und nach Bilanzklasse gewechselt werden kann.

Im mittleren Hauptbereich werden die in der Zeichnung angelegten Planzeichen je nach gewählter Ansicht angezeigt. Für jedes Planzeichen stehen über das Kontextmenü spezifische Befehle zur Verfügung.

Im unteren Bereich werden die Informationen zu selektierten Planzeichen angezeigt.
