Um eine Einschätzung über die Dauer, den Verlauf und Erfolg des Export-Vorganges zu erhalten, läuft parallel ein Protokoll durch. Im Anschluss kann man sich in einer Übersicht die transformierten Objekte anzeigen lassen.

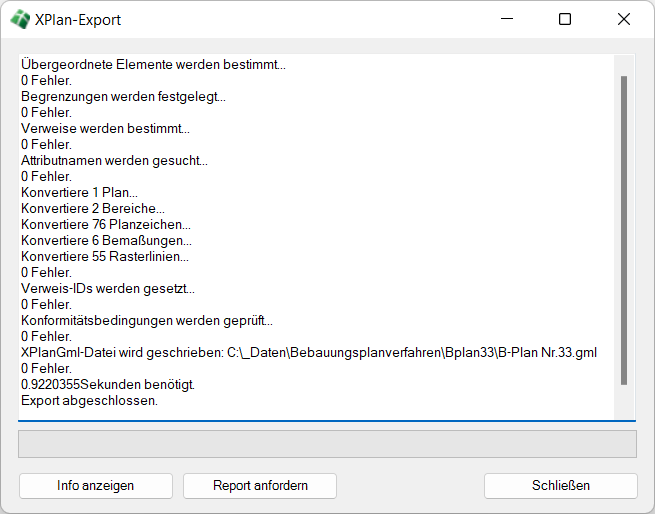

Das XPlan-Export-Protokoll



Eine XPlanGML-Datei enthält diverse Strukturen, wie z. B. Fachobjekte, Präsentationsobjekte, Höhenobjekte, Bereiche oder Pläne. Zusätzlich kommen Bemaßungen oder Rasterlinien der Nutzungsschablonen hinzu. Wenn diese Elemente im Exportdurchgang abgearbeitet wurden, wird zu jeder einzelnen Objektklasse eine Fehlerzahl aufgelistet. Null Fehler sind optimal. Da jedoch beim Export Planzeichen in der Zeichnung enthalten sein können, für die keine Exportkonfiguration in WS LANDCAD vorliegt (weil z. B. eigene Planzeichen erzeugt wurden), so wird eventuell eine Anzahl von Fehlern aufgeführt. Fehler beim Export können über die Schaltfläche Info anzeigen betrachtet werden. Report anfordern ermöglicht eine parallele Validierung der XPlanGML mit dem Validator der XLeitstelle (siehe Kapitel Online-Prüfung), um Fehler des WS LANDCAD XPlan-Exportes mit den Ergebnissen des offiziellen Validators abzugleichen.


Über Schließen wird das Protokoll geschlossen.


Nach dem Betätigen der Schaltfläche Info anzeigen öffnet sich die Dialogbox XPlan-Export-Übersicht.
