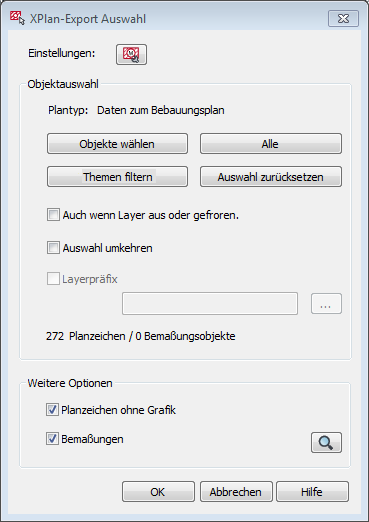

Der XPlan-Export öffnet den Dialog XPlan-Export Auswahl, worüber die Planzeichen in der Zeichnung grafisch gewählt werden können. Da der Exportvorgang durch wichtige Optionen des PlanZV-Setup gesteuert werden kann, bietet der Dialog über die Schaltfläche Einstellungen die Möglichkeit zum Aufruf des PlanZV-Setup. Hier wird dann sofort das Register XPlanung angezeigt.

Das XPlan-Format kennt die Plantypen Regionalplan, Flächennutzungsplan, Bebauungsplan und Landschaftsplan. In WS LANDCAD bestimmt die Festlegung des Plantyps über den Projektbrowser zwingend, welcher Plantyp exportiert wird! Der Plantyp hat für die Qualität der XPlanGML eine bedeutende Rolle, daher wird der im Projektbrowser aktuell eingestellte Plantyp hier informell angezeigt. Selbst ändern kann man den Plantyp nur über den Projektbrowser (siehe Kapitel „Festlegung des Plantyps").

Sind im Projektbrowser bereits Planzeichen selektiert, so werden diese als gewählte Planzeichen aufgeführt. Über Objekte wählen < können zu den bereits gewählten Planzeichen weitere hinzugefügt werden. Die hinzugefügten Planzeichen werden auch nach Beendigung des Befehls im Projektbrowser zusätzlich selektiert.


Wenn alle Planzeichen der Zeichnung gewählt werden sollen, lässt sich das mit dem Befehl Alle schnell vornehmen. Die gesamte Auswahl kann über die Schaltfläche Auswahl zurücksetzen aufgehoben werden. Dies wirkt sich auch auf den Projektbrowser aus.

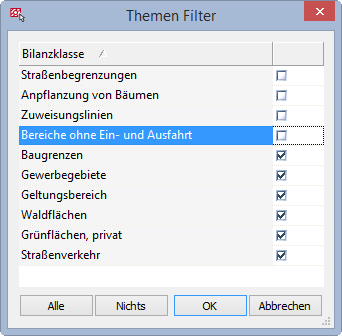

  • Mit Hilfe der Schaltfläche Themen filtern kann man einzelne Planzeichen in der Zeichnung aus der Wahl ausschließen. Das erfolgt thematisch über die Bilanzklassen der Planzeichen. Die Option Themen filtern öffnet den separaten Dialog Themen Filter:

Zunächst sind alle Bilanzklassen der Zeichnung aktiviert. Über Nichts kann man alle Einträge deaktivieren, über Alle wiederum sämtliche Inhalte aktivieren.


Über OK verlässt man den Dialog und hat somit einen Themenfilter aktiviert. Abbrechen schließt den Dialog, ohne dass ein Themenfilter verwendet wird.


Die Aktivierung eines Themenfilters bedeutet, dass über die Auswahlmethoden Objekte wählen und Alle im Dialog XPlan-Export Auswahl nur Planzeichen gewählt werden können, die den eingestellten Themen bzw. Bilanzklassen entsprechen.


Zu welcher Bilanzklasse ein Planzeichen gehört, ist in den Informationen zum Planzeichen im unteren Dialogbereich des Projektbrowsers ersichtlich.



  • Über die Option Auch wenn Layer aus oder gefroren können Planzeichen, die sich auf einem deaktivierten Layer befinden, optional in die Auswahl einfließen oder entsprechend ignoriert werden.


  • Mit Auswahl umkehren kann die aktuell vorgenommene Auswahl umgekehrt werden, sprich alle bereits gewählten Planzeichen werden nicht in den Auswahlsatz einfließen und nur die zuvor nicht gewählten Planzeichen bilden den neuen Auswahlsatz.


  • Bereits eingefügte Planzeichen können zur besseren Layerstrukturierung nachträglich mit einem Layerpräfix versehen werden (dies erfolgt über den Befehl Grafik editieren). Nach vorhandenen Layerpräfixen kann die Zeichnung durchsucht und die entsprechenden Planzeichen können gewählt werden.

Bei der Auswahl von Planzeichen über Objekte wählen < können stets nur grafische Planzeichen gewählt werden.


Im Zusammenhang mit den Externen Referenzen liegen in einem Bauleitplan von WS LANDCAD jedoch eventuell auch Planzeichen ohne Grafik vor. Wenn Sie als Anwender also Referenzen und Verweise für die Übergabe an XPlanung vorbereitet haben und keinen Export aller Elemente durchführen, sollte die Option Planzeichen ohne Grafik unbedingt aktiviert werden. Referenzen wie Textabschnitte oder Rasterbild-Referenzen werden dadurch automatisch, aber auch in Gänze, gewählt.

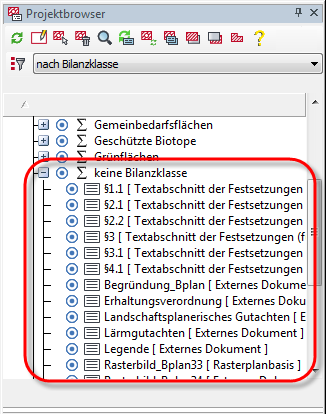

Wenn Sie nur bestimmte Referenzen berücksichtigen möchten, so empfiehlt sich eine selektive Auswahl im Projektbrowser. Die Referenzen sind unter dem jeweiligen Bereich unter der Bilanzklasse <keine Bilanzklasse> zu finden.


  • In einer Vielzahl von Bebauungsplänen sind Bemaßungen eingezeichnet, die mit ihren angezeigten Längen- oder Winkelmaßen dem Charakter einer Festsetzung nahekommen. In XPlanung werden Längen- oder Winkelbemaßungen daher über die Objektklasse BP_AbstandsMass repräsentiert. Bemaßungen werden aber klassischerweise mit Basisfunktionen von AutoCAD oder BricsCAD erzeugt, sie sind somit keine Planzeichen. Um sie dennoch in den Export einbeziehen zu können, sollte die Option Bemaßungen aktiviert sein. Hierbei werden im Übrigen automatisch alle Bemaßungen gewählt, die man über die Wahlmethoden Objekte wählen oder Alle selektiert hatte.


Anmerkungen:

Der XPlan-Import legt Objekte der Klasse BP_AbstandsMass auf dem aktuellen Layer und aktuellen Bemaßungsstil ab!

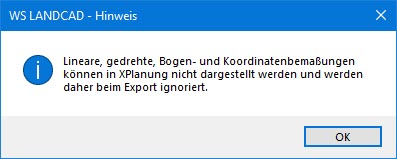

Da im XPlan-Standard keine Definitionen für Bogenlängen- und Koordinatenbemaßungen vorliegen, werden entsprechende Bemaßungen beim Export immer ignoriert, ebenso lineare Bemaßungen, die in der Bauleitplanung nicht benötigt werden. Aus gedrehten bzw. weiterführenden Bemaßungen lassen sich keine eindeutigen Bezugspunkte ermitteln, sodass WS LANDCAD auch hierzu eine Warnmeldung ausgibt:







Verwenden Sie die genannten Bemaßungstypen bitte nicht!
