Ein Grafikmuster eines komplexen Linientyps wird an Ecken der Anwendungslinie nicht dynamisch angepasst wie etwa beim Linienmustermanager. Ein derartiger Gehrungsalgorithmus ist bei CAD-Linientypen nicht vorhanden und kann auch vom Symbollinienmanager leider nicht zur Verfügung gestellt werden, da dieser eben native CAD-Linientypen erstellt.

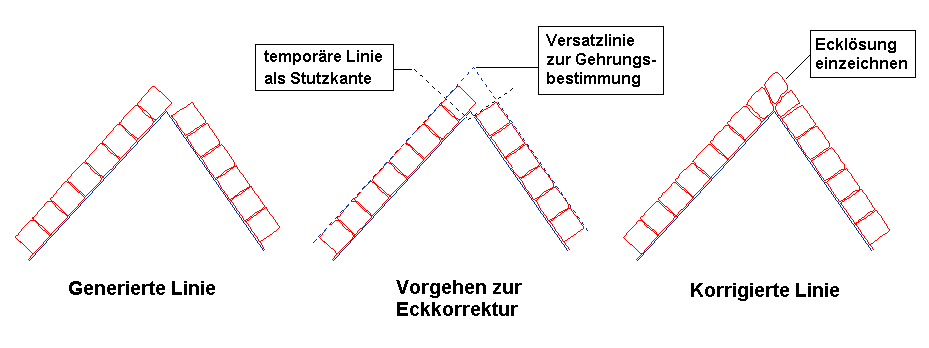

Bei Mustern die spezielle Ecklösungen erfordern (z. B. Pflasterlinien), sollten Sie daher die mangel­haften Ecken heraus stutzen und die Ecklösung neu einzeichnen. Es ist dabei hilfreich, die Ursprungslinie zu behalten und anschließend um die Musterbreite zu versetzen, um eine Hilfslinie für die Gehrung zu erhalten. Der Aufwand der manuellen Nachbearbeitung ist durchaus lohnenswert, da durch komplexe Linientypen enormer Speicher gespart wird.
