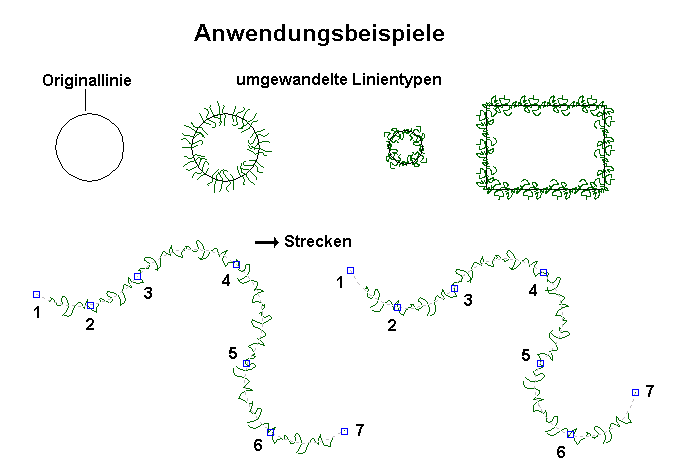

Falls entsprechende Konturen bereits vorhanden sind, wäre es recht mühselig, diese nochmals nachzuzeichnen. Sie haben daher die Möglichkeit vorhandene Elemente zu einer Symbollinie zu konvertieren. Wählen Sie dazu den Befehl Konvertieren aus dem Pull-down-Menü Linie bzw. dem Kontextmenü oder der Toolbar. Bei der anschließenden Objektwahl können Sie eine oder mehrere der folgenden Zeichnungselemente wählen:


  • 2D/3D-Polylinien
  • Linien
  • Bögen
  • Kreise


Werden 2D/3D-Polylinien umgewandelt, findet für jede Anwendungslinie eine Rückfrage statt, ob der Richtungssinn der Polylinie geändert werden soll. In den Optionen des Symbollinienmanagers wird des Weiteren festgelegt, ob das Original erhalten bleibt oder direkt konvertiert wird.


Die neuen Linientypen haben genauso viele Stützpunkte wie die umgewandelte Originallinie. Sie können diese Stützpunkte an den Griffen anfassen und beliebig verändern. Die Grafik wird stets allen Änderungen sofort folgen. Sie können den Richtungssinn jederzeit auch mit der Standard-WS LANDCAD-Funktion ändern. Den Skalierungsfaktor (Linientypfaktor) können Sie einfach verändern, indem Sie den Eigenschaften-Dialog aus dem Kontextmenü aufrufen, während eine Linie ausgewählt ist.
