Die Optionen der dynamischen Schraffur sind zusätzlich zum Optionsfenster des Schraffurmanagers auch über den Anwendungs- oder Editierdialog aufrufbar. Dadurch ist es möglich, schneller auf die Anforderungen verschiedener Schraffuren innerhalb einer Zeichnung zu reagieren. Änderungen der Optionen im Anwendungsdialog verändern nicht die Parameter in den generellen Optionen des Managers.

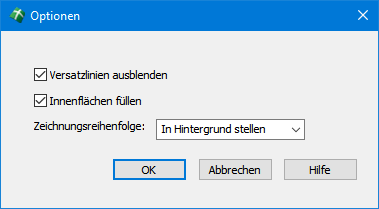

Optionsfenster im Schraffurmanager

Optionen aus dem Anwendungsdialog


  • Versatzlinien ausblenden – Zu den Versatzlinien gehören alle Umgrenzungen mit Ausnahme der ersten Kante, unabhängig davon, ob diese automatisch generiert oder einzeln gewählt wurden. Durch das Ausblenden werden die Versatzlinien lediglich unsichtbar, können aber durch Deaktivieren des Schalters jederzeit wieder eingeblendet werden.


Dynamische Rasenschraffur mit ausgeblendeten Versatzlinien

Dynamische Rasenschraffur mit eingeblendeten Versatzlinien


Hinweis: Die Versatzlinien werden, unabhängig davon, ob diese automatisch generiert oder einzeln gewählt wurden, zum Bestandteil des Schraffurblocks. Dies ist v. a. dann zu beachten, wenn die Versatzlinien sichtbar sein sollen und sich zuvor auf dem Layer „0" befinden, da die Linien dann die Eigenschaften des Blocklayers erhalten. Ist dies nicht gewünscht, sollten die Umgrenzungslinien auf einem separaten Layer erstellt werden.



  • Innenflächen füllen – Diese Option hat nur bei geschlossenen Umgrenzungen eine Auswirkung. Die innerste Fläche wird hierbei automatisch mit dem letzten Schraffurfaktor schraffiert bzw. mit der zweiten festgelegten Farbe gefüllt. Dies ist v. a. bei dynamischen Farbverläufen eine oft gewünschte Eigenschaft.


Dynamische Flächenfüllung mit gefüllter Innenfläche

Dynamische Flächenfüllung ohne gefüllte Innenfläche


  • Zeichnungsreihenfolge – Durch Auswahl eines Eintrags aus der Klappliste kann einer dynamischen Schraffur eine Zeichnungsreihenfolge zugewiesen werden. Die Schraffur kann hinter alle anderen Objekte, vor alle anderen Objekte, hinter die Schraffurumgrenzung oder vor die Schraffurumgrenzung platzieren werden.



Hinweis: Die Zeichnungsreihenfolge entspricht funktional der Systemvariable HPDRAWORDER, welche im CAD-System die Zeichnungsreihenfolge von CAD-Schraffuren und Flächenfüllungen regelt. Im Gegensatz zu dieser flüchtigen Variable lässt sich die Zeichnungsreihenfolge im Schraffurmanager jedoch beliebig anpassen und speichern, so dass dynamische Schraffuren/Flächenfüllungen z. B. direkt in den Hintergrund gestellt werden können.
