Alle Schraffurtypen werden im Wesentlichen identisch angewendet, besitzen aber separate Eigenschaften und Optionen.

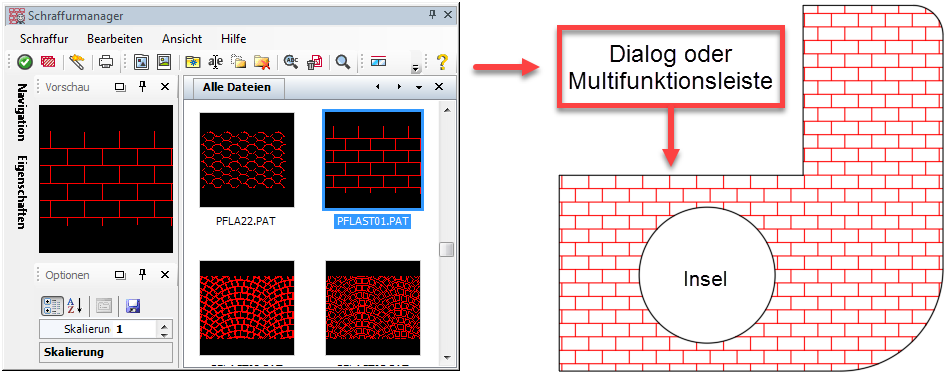

Eine Schraffurauswahl wird am einfachsten durch einen Doppelklick auf das zugehörige Bild angewendet. Alternativ dazu können Sie auch die jeweiligen Anwenden-Buttons in den verschiedenen Menüs und Toolbars des Schraffurmanagers betätigen oder einfach ein Bild per Drag-and-drop in die Zeichnung ziehen. Der darauffolgende Dialog unterscheidet sich je nach verwendetem CAD-System und dem gewählten Schraffurtyp. Das Prinzip ist bei den meisten Schraffurtypen jedoch stets das gleiche:



  • Die aktuellen Schraffuroptionen wie z. B. Skalierung und Winkel werden den Optionen des Schraffurmanagers entnommen und in den Anwendungsdialog bzw. die Multifunktionsleiste übertragen.
  • In den Dialogen können die Optionen jederzeit beliebig verändert werden.
  • Es können mehrere zu schraffierende Objekte mit oder ohne Inseln gewählt werden.
  • Die Objektwahl kann durch Wahl geschlossener Polylinien oder durch Wählen von Punkten in Flächen vorgenommen werden.
  • Die Schraffur wird i. d. R. direkt nach einer Objektwahl angezeigt und ist so lange änderbar, bis der Befehl abgeschlossen ist.
  • Die Schraffur wird auf dem Anwendungslayer i. d. R. im Hintergrund erzeugt und ist i. d. R. assoziativ.


Anmerkung: Bei der dynamischen Schraffur kann aufgrund der Funktionsweise pro Anwendung jeweils nur ein Schraffurobjekt erstellt werden.
