Hat der Befehl Schraffur editieren einen Farbverlauf erkannt, wird automatisch der Befehl _HATCHEDIT des verwendeten CAD-Systems auf den Farbverlauf angewendet. AutoCAD und BricsCAD unterscheiden sich hier nur unwesentlich. In den CAD-Dialog Schraffur bearbeiten werden alle verwendeten Parameter des Farbverlaufs eingeblendet. Diese sind beliebig veränderbar.

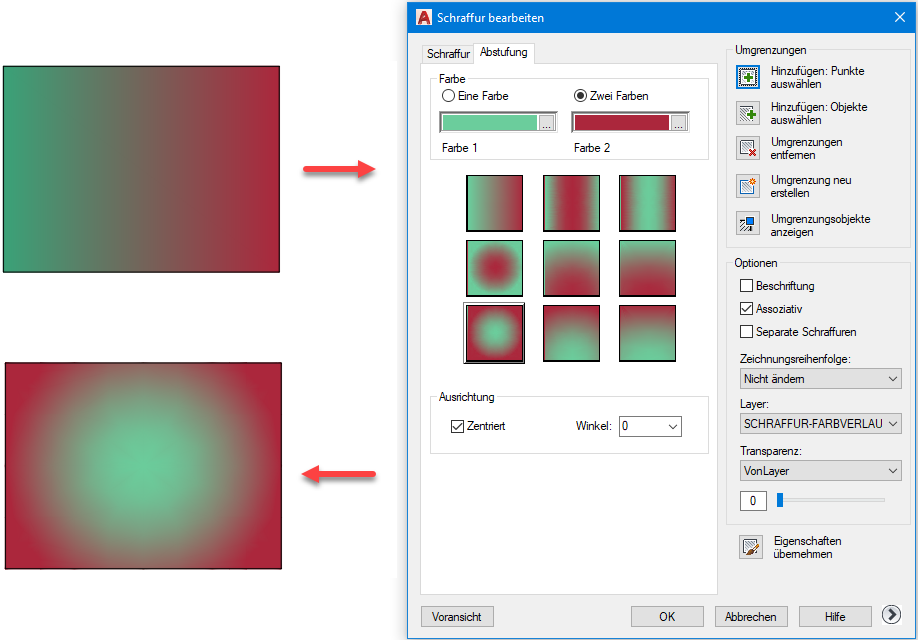

Beispiel: Änderung der Verlaufsform und Aufhellung des Grünwerts


Bei Verwendung von AutoCAD kann zunächst eine Voransicht durchgeführt werden, wenn die gleichnamige Schaltfläche aktiviert wird. Die Voransicht kann durch Bestätigung mit Enter oder der rechten Maustaste angewendet werden. Um weitere Änderungen nach einer Voransicht vorzunehmen, muss die ESC-Taste oder die linke Maustaste gedrückt werden, wodurch der Editierdialog zurückkehrt.

Bei Verwendung von BricsCAD werden alle Änderungen sofort in einer Voransicht ausgeführt. Die eigentliche Anwendung geschieht aber auch hier durch Bestätigung des Editierdialogs mit OK.


Anmerkung: Die erste Farbe (Anfangsfarbe) lässt sich auch stufenlos abdunkeln oder aufhellen. Dazu schalten Sie in den Modus Eine Farbe, wodurch anstelle des zweiten Farbfeldes ein Schieberegler erscheint. Befindet sich der Schieberegler genau in der Mitte (50%), sind Anfangs- und Endfarbe identisch. Links daneben wird die Anfangsfarbe abgedunkelt, während der Regler in die rechte Richtung eine Aufhellung bewirkt.
