Hat der Befehl Schraffur editieren eine dynamische Schraffur erkannt, wird automatisch der Dialog Dynamische Schraffur editieren geöffnet, welcher identisch mit dem Anwendungsdialog Dynamische Schraffur ist. Alle Parameter entsprechen den Werten, die beim Schraffieren verwendet wurden. Diese sind beliebig veränderbar. Da auch die Optionen über den Editierdialog aufrufbar sind, kann die Sichtbarkeit der Versatzlinien und die Füllung der Innenflächen ebenfalls verändert werden.

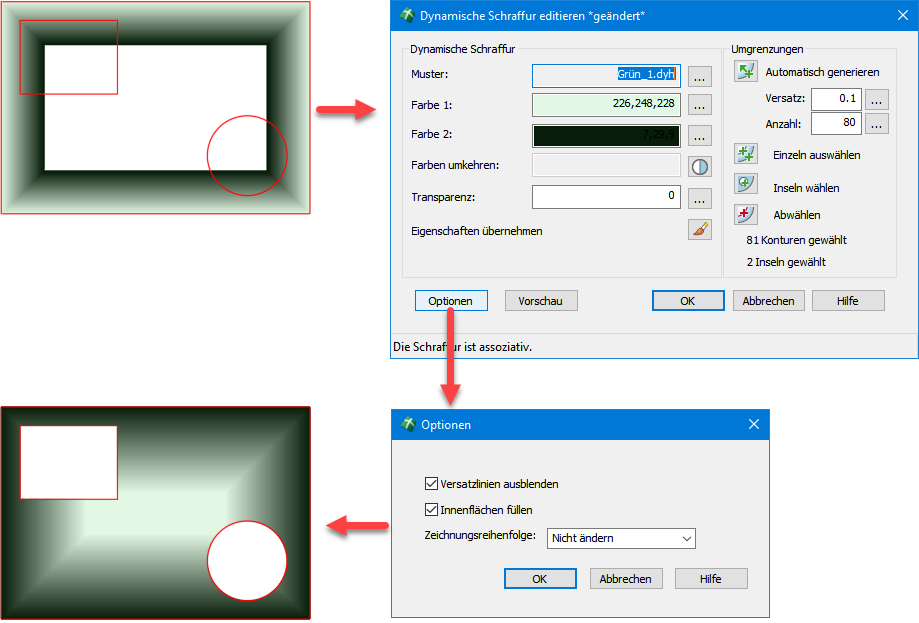

Beispiel: Änderung der Anzahl, Farbumkehrung, Inselwahl und Optionen


Alle veränderten Parameter sind sofort in der Zeichnung sichtbar. Auch die Auswahl oder Übernahme eines anderen oder bereits vorhandenen Schraffurmusters ist möglich, wobei sowohl dynamische CAD-Schraffuren als auch dynamische Farbverläufe gewählt werden können. Manuell eingegebene Parameter müssen dazu mit Return bestätigt werden.


Hinweis: Eine dynamische Schraffur ist stets in einem Block zusammengefasst. Wurde der Block in den Ursprung zerlegt, verliert die Schraffur ihre Assoziativität und ist dann keine funktionstüchtige dynamische Schraffur mehr. Sie wird dann vom Befehl Schraffur editieren auch nicht mehr als solche erkannt.
