Hat der Befehl Schraffur editieren eine Bildschraffur erkannt, wird automatisch der Dialog Bildschraffur editieren geöffnet, welcher identisch mit dem Anwendungsdialog Bildschraffur ist. Der einzige Unterschied besteht darin, dass als Muster das verwendete Pixelbild in eckigen Klammern anstelle der ursprünglichen pix-Datei angezeigt wird. Alle anderen Parameter entsprechen den Werten, die beim Schraffieren verwendet wurden. Diese sind beliebig veränderbar.

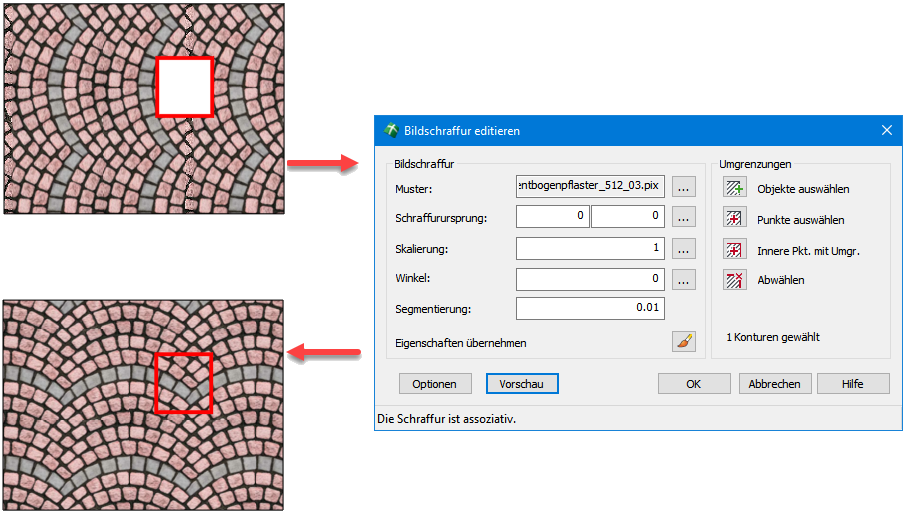

Beispiel: Änderung des Schraffurwinkels auf 0° und Abwahl einer Insel


Alle veränderten Parameter sind sofort in der Zeichnung sichtbar. Auch die Auswahl oder Übernahme eines anderen oder bereits vorhandenen Schraffurmusters ist möglich, wobei sowohl Blockschraffuren als auch Bildschraffuren gewählt werden können. Manuell eingegebene Parameter müssen dazu mit Return bestätigt werden.


Hinweis: Eine Bildschraffur ist stets in einer Gruppe zusammengefasst. Wurde die Gruppe aufgelöst oder ein Bestandteil in den Ursprung zerlegt, verliert die Schraffur ihre Assoziativität und ist dann keine funktionstüchtige Bildschraffur mehr. Sie wird dann vom Befehl Schraffur editieren auch nicht mehr als solche erkannt.
