Hat der Befehl Schraffur editieren eine Blockschraffur erkannt, wird automatisch der Dialog Blockschraffur editieren geöffnet, welcher identisch ist mit dem Anwendungsdialog Blockschraffur. Der einzige Unterschied besteht darin, dass als Muster ein modifizierter Name in eckigen Klammern anstelle der ursprünglichen blk-Datei angezeigt wird. Alle anderen Parameter entsprechen den Werten, die beim Schraffieren verwendet wurden. Diese sind beliebig veränderbar.

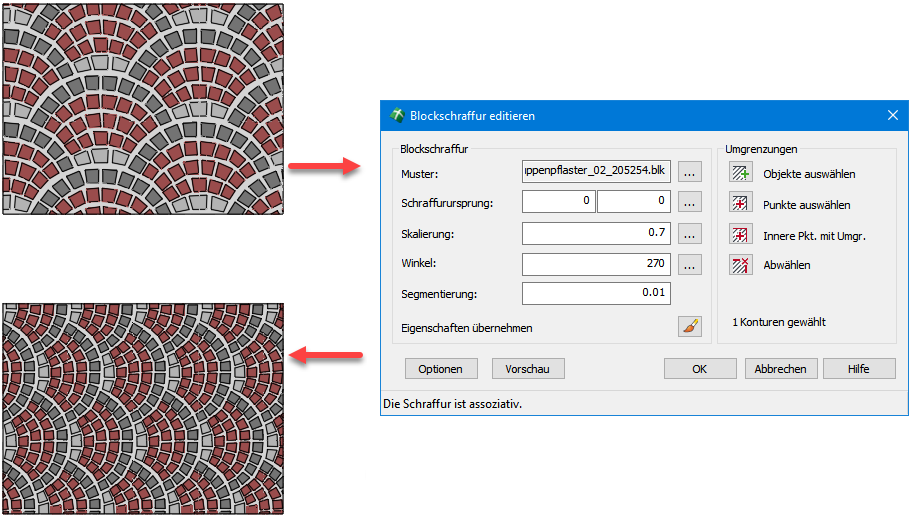

Beispiel: Änderung des Schraffurwinkels auf 270° und der Skalierung auf 0.7


Alle veränderten Parameter sind sofort in der Zeichnung sichtbar. Auch die Auswahl oder Übernahme eines anderen oder bereits vorhandenen Schraffurmusters ist möglich, wobei sowohl Blockschraffuren als auch Bildschraffuren gewählt werden können. Manuell eingegebene Parameter müssen dazu mit Return bestätigt werden.


Hinweis: Eine Blockschraffur ist stets in einer Gruppe zusammengefasst. Wurde die Gruppe aufgelöst oder ein Bestandteil in den Ursprung zerlegt, verliert die Schraffur ihre Assoziativität und ist dann keine funktionstüchtige Blockschraffur mehr. Sie wird dann vom Befehl Schraffur editieren auch nicht mehr als solche erkannt.
