Hat der Befehl Schraffur editieren eine CAD-Schraffur erkannt, wird automatisch der Befehl _HATCHEDIT des verwendeten CAD-Systems auf die Schraffur angewendet. AutoCAD und BricsCAD unterscheiden sich hier nur unwesentlich. In den CAD-Dialog Schraffur bearbeiten werden alle verwendeten Parameter der vorhandenen Schraffur eingeblendet. Diese sind beliebig veränderbar.

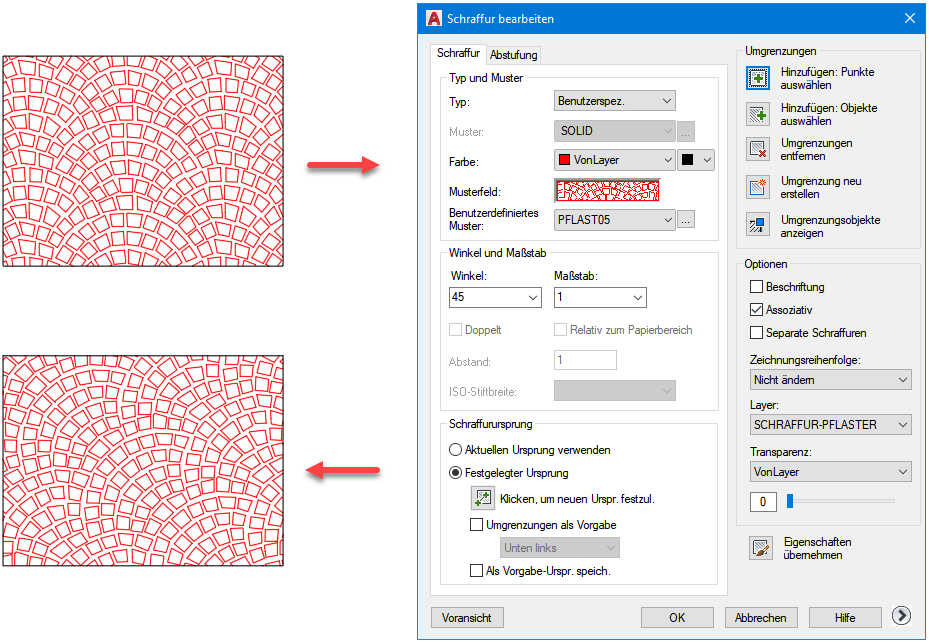

Beispiel: Änderung des Schraffurwinkels auf 45°


Bei Verwendung von AutoCAD kann zunächst eine Voransicht durchgeführt werden, wenn die gleichnamige Schaltfläche aktiviert wird. Die Voransicht kann durch Bestätigung mit Enter oder der rechten Maustaste angewendet werden. Um weitere Änderungen nach einer Voransicht vorzunehmen, muss die ESC-Taste oder die linke Maustaste gedrückt werden, wodurch der Editierdialog zurückkehrt.

Bei Verwendung von BricsCAD werden alle Änderungen sofort in einer Voransicht ausgeführt. Die eigentliche Anwendung geschieht aber auch hier durch Bestätigung des Editierdialogs mit OK.
