Bestehen die Fahrbahnkanten aus segmentierten Polylinien, ist in Abhängigkeit der Segmentzahl, den Parametern für den Korbbogen und insbesondere den geometrischen Gegebenheiten zumeist mehr als eine Lösung möglich, um den Korbbogen zu konstruieren.

Eine wichtige Eingrenzung stellt bereits die Angabe des größten Öffnungswinkels dar, da dadurch bereits Konstruktionsstellen entfallen können. Die Korbbogen-Funktion von WS LANDCAD generiert nicht den erstbesten Bogen, sondern lässt Ihnen volle Kontrolle über die gewünschte Konstruktionsstelle.

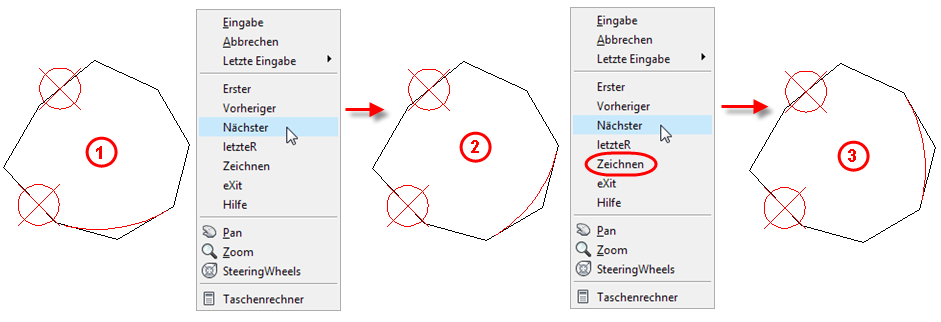

Das Verhalten bei mehreren Möglichkeiten lässt sich gut bei einem geschlossenen Polygon nachvollziehen. Im oben dargestellten Beispiel erfüllen drei Stellen die eingegebenen Bogenparameter. In diesem Fall erscheint eine entsprechende Meldung in der Befehlszeile, gefolgt von mehreren Optionen, die auch im Kontextmenü zur Verfügung stehen:

Sie können durch Wahl der Optionen beliebig durch die Möglichkeiten „scrollen“ und durch Selektion von Zeichnen den Korbbogen an der gewünschten Stelle zeichnen lassen.
