Befehl: Eaws_TrfEllipticalCurve

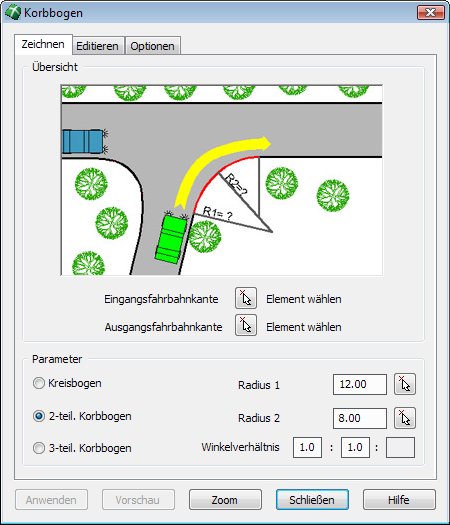

Dieses Programm unterstützt Sie bei der Erstellung von Straßeneinmündungen, wobei Kreisbögen sowie 2- bzw. 3-teilige Korbbögen zur Verfügung stehen.

Auf Basis der Fahrbahnkanten der einmündenden Straße und der Fahrbahnkante der Straße, in die eingebogen wird, erfolgt die Konstruktion der Ausrundung.

Die Ausrundung wird in Abhängigkeit der gewählten Parameter erstellt:


  • Kreisbogen – Radius des Bogens
  • 2-teiliger Korbbogen – Radien der beiden Kreisbögen und die zugehörigen Winkelverhältnisse
  • 3-teiliger Korbbogen – Radius des mittleren Kreisbogens und die Radienverhältnisse zu den anschließenden Kreisbögen


Um im Anschluss ggf. Parameter noch verändern zu können, kann eine Vorschau des Korbbogens generiert werden.


Anmerkung: Der generierte Korbbogen ist assoziativ bezüglich der Lage der Fahrbahnkanten. Dies bedeutet, dass ein generierter Korbbogen neu ausgerichtet wird, wenn die Lage der Fahrbahnkanten z. B. durch Strecken oder Schieben verändert wird und eine Neugenerierung bei veränderter Lage und den eingestellten Parametern möglich ist. Die Assoziativität ist in den Optionen bei Bedarf abschaltbar.
