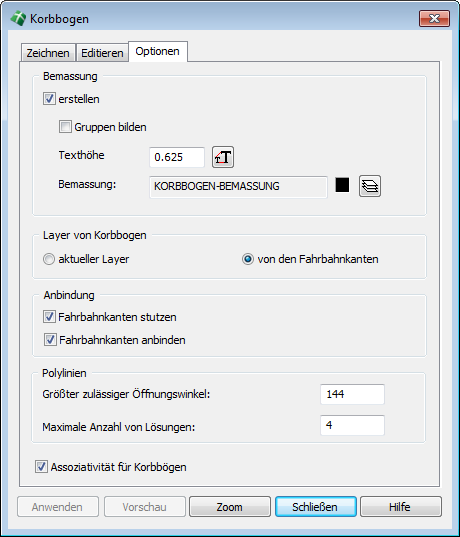

In den Optionen können alle Voreinstellungen für die per Schalter optionale Bemaßung und Anbindung sowie Parameter für Polylinien festgelegt werden.


  • Bemaßung – per Option lässt sich eine automatische Bemaßung generieren. Der Layer lässt sich mit Hilfe der zentralen Layersteuerung und die Texthöhe mit der zentralen Texthöhenfunktion festlegen.
  • Gruppe bilden – alle generierten Elemente lassen sich automatisch zu einer Gruppe zusammenfassen. Dies hat den Vorteil, dass der Bogen eine formale Einheit mit der Bemaßung bildet.
  • Layer von Korbbogen – der Korbbogen kann entweder auf dem aktuellen Layer oder auf dem Layer der Fahrbahnkanten erstellt werden.


  • Anbindung – Die Anbindung regelt die Behandlung der Fahrbahnkanten und des Bogens wie folgt:

Fahrbahnkanten stutzen

Die vorhandenen Fahrbahnkanten werden, wenn möglich, am Bogen gestutzt.

Ist mindestens eine Fahrbahnkante eine geschlossene Polylinie, kann diese nicht gestutzt werden, was von einer entsprechenden Meldung begleitet wird.


Fahrbahnkanten anbinden

Der Bogen wird auf die Fahrbahnkanten hin verlängert, wenn diese keinen Anschluss an den Bogen besitzen.


  • Polylinien – Die Handhabung von Polylinien als Fahrbahnkanten wird wie folgt geregelt:

Größter zulässiger Öffnungswinkel

Dieser Wert regelt den größten Öffnungswinkel zwischen den Fahrbahnkanten. Der per Programm festgelegte Mindestwert beträgt 135°. Bei 180° kann kein Korbbogen mehr konstruiert werden.


Maximale Anzahl von Lösungen

Bei segmentierten Polylinien ist die Lage und Generierung eines Korbbogens u. U. nicht eindeutig. Durch die Festlegung eines Maximalwertes wird die Anzahl der möglichen Lösungen eingeschränkt. Der kleinste Maximalwert ist mit 4 festgelegt.


  • Assoziativität für Korbbögen – Über diesen Schalter lässt sich die Assoziativität aktivieren bzw. deaktivieren. Bei aktivierter Assoziativität wird die Korbbogen-Konstruktion bei Änderungen an den Fahrbahnkanten selbstständig angepasst, falls dies im Rahmen der Einstellungen möglich ist.


Anmerkung: Damit beim Anklicken eines Elementes alle gruppenzugehörigen Elemente ausgewählt werden, ist es erforderlich, dass die Gruppenfunktionalität in AutoCAD aktiviert ist. Dies kann über die Systemvariable PICKSTYLE (EIN: Wert=1 oder 3 bzw. AUS: Wert= 0 oder 2) oder in den Optionen unter Register AUSWAHL / Objektgruppe erfolgen.

Weiterführende Informationen hierzu entnehmen Sie bitte der AutoCAD-Online-Hilfe unter dem Stichwort PICKSTYLE bzw. GRUPPE.
