Neben der einfachen Vergabe eines Vorgabewertes kann man sich einen ganzen Wertevorrat anlegen. Dieser Wertevorrat steht bei einer späteren Planzeichenzuweisung per Klappliste zur Auswahl. Um einen Wertevorrat anzulegen, markiert man zunächst das betreffende Sachdatenfeld und öffnet den Dialog zur Anlage und Festlegung der Vorgabewerte.



Generell zeigt das Programm an, welches Planzeichen (Beschreibung) und welches zugehörige Sachdatenfeld (Datenfeld) aktuell bearbeitet werden. Mit OK kann man die Konfiguration bestätigen. Abbrechen verhindert die Übergabe der Daten in die aktive Planzeichendatenbank.

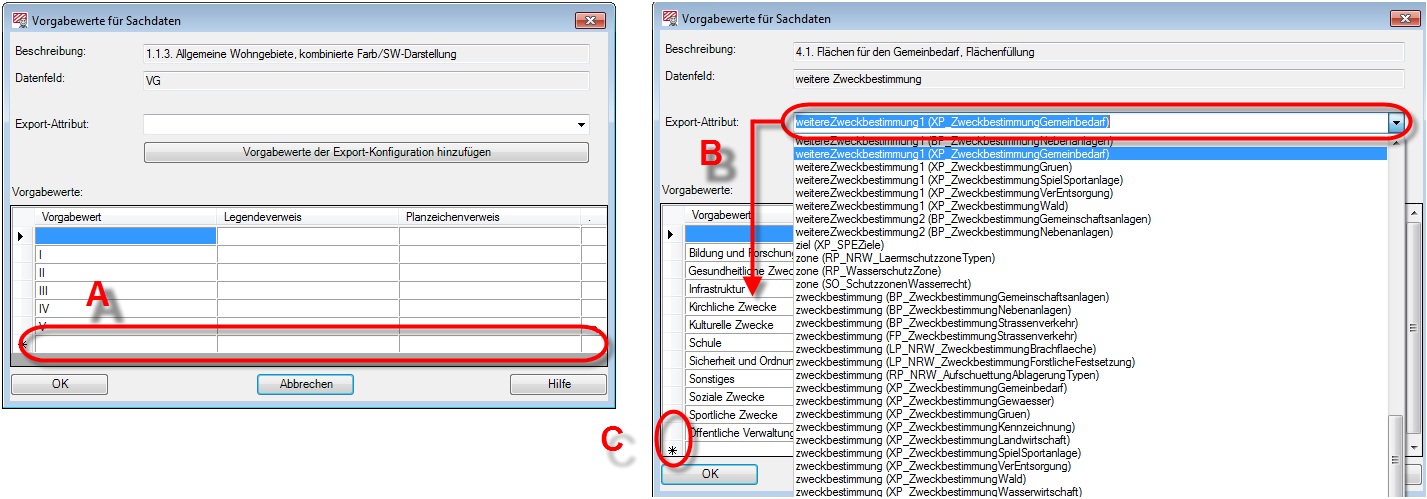

Die einzelnen Zeilen des Dialoges Vorgabewerte für Sachdaten können sinnvoll mit eigenen Werten gefüllt werden (A). Die Zeile Export-Attribut ist zunächst leer. Man kann hier jedoch auf den Wertevorrat des Objektartenkataloges von XPlanung zurückgreifen. Die Wertelisten von XPlanung werden allerdings nur angezeigt, wenn man sich im sogenannten Expertenmodus des Planzeichenmanagers befindet und dort die Exporttypendaten von XPlanGML (Planzeichenmanager → Export → Exportdaten öffnen... → \Lib\Bauleitplanung\XPlanGML) lädt.

Wenn man ein Export-Attribut der XPlanung ausgewählt hat (B), kann man den gesamten Enumerationsinhalt mittels der Schaltfläche Vorgabewerte der Export-Konfiguration hinzufügen auswählen.

In der Zeile mit dem Sternchen (*) können generell beliebige Werte eingeben werden (C). Wenn man in derselben Spalte eine Zeile markiert und die Entf.-Taste der Tastatur betätigt, wird ein Eintrag gelöscht.


Die eingegebenen Vorgabetexte können in WS LANDCAD mit Aktionen zur Legende, zum automatischen Einfügen eines Planzeichens und zur Steuerung des XPlan-Exports verknüpft werden. Ein Doppelklick in die Spalte Planzeichenverweis öffnet eine reduzierte Ansicht des Planzeichenmanagers. Hier hätte man sodann die Möglichkeit ein symbolhaftes Planzeichen auszuwählen, welches bei der Anwendung des Haupt-Planzeichens, von dem aus man den Dialog Vorgabewerte für Sachdaten gestartet hatte, als Präsentationsobjekt mit eingefügt wird. Wenn man neben dem Planzeichenverweis auch den entsprechenden Legendenverweis über den Legendentext-Editor per Doppelklick auswählt, ist der Legendenmanager in der Lage für den Planzeichenverweis ein eigenständiges Objekt bei der Legendenerstellung zu generieren.

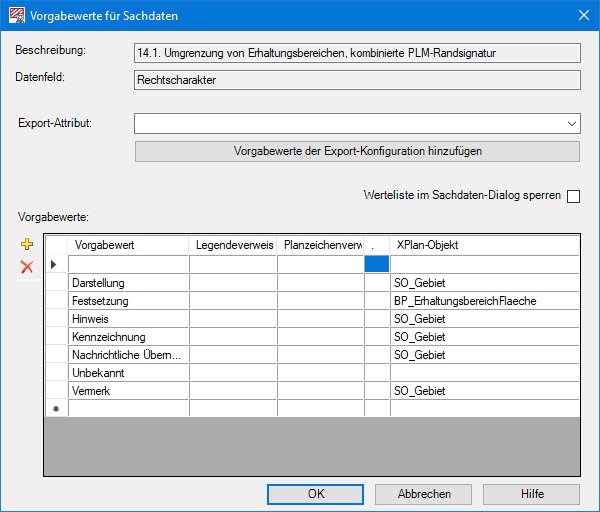

Der Spalte XPlan-Objekt kommt beim XPlan-Export in eine XPlan 5.1 - 5.4 - Datei eine besondere Rolle zu. Beim Export kann zuweilen nur über den Rechtscharakter bestimmt werden, welche Objektklasse zu bilden ist. Die allgemeinen Regeln in WS LANDCAD (siehe Handbuch zum Modul GeoXchange → XPlanung → Nachrichtliche Übernahmen) reichen dazu manchmal nicht aus. In diesem Fall trägt man in die Zeile des Rechtscharakters manuell ein, welche XPlan-Objektklasse zu bilden ist.

In der Regel führt nur der Rechtscharakter 'Nachrichtliche Übernahme' zur Bildung von einer sog. SO_Klasse. Im neben-stehenden Dialog hat man jedoch die Möglichkeit, über jeden Vorgabewert die Bildung einer bestimmten Objektklasse zu beeinflussen.


Der Mechanismus ist nur bei einigen wenigen Planzeichen notwendig (z. B. § 14.1. Umgrenzung von Erhaltungsbereichen).



Außerdem funktioniert der Mechanismus nur beim Sachdatenfeld Rechtscharakter und wenn in den Exportkonfigurationen des Planzeichens (siehe Planzeichenmanager → Fenster Exportdaten) die in Frage kommenden Objektklassen für den Export spezifiziert wurden. Die Spalte XPlan-Objekt hat im Übrigen keinen Einfluss auf einen XPlan-Export ab der Version 6.0. Die Rechtscharaktere sind seit dem erheblich einfacher definiert.


Eine Zeile für einen neuen Vorgabewert kann über das gelbe Pluszeichen hinzugefügt, vorhandene Einträge können über das rote Kreuzchen entfernt werden. Über die Shift-Taste lassen sich auch mehrere Zeilen gleichzeitig auswählen und löschen, allerdings muss die Auswahl dazu in der linken, randlichen Spalte mit dem Sternchen in der letzten Zelle erfolgen.

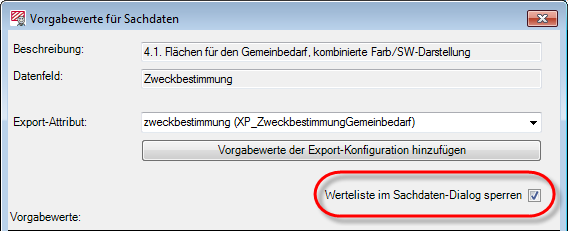

Die an dieser Stelle vorbereiteten Wertelisten können über das Häkchen bei Wertelisten im Sachdaten-Dialog sperren gesperrt werden.

Bei Anwendung des Planzeichens kann bei dem betreffenden Sachdatenfeld infolgedessen nur aus Einträgen einer Klappliste ausgewählt werden. Freie Eingaben sind bei gesperrter Werteliste unmöglich. Die Sperrung der Werteliste im Sachdaten-Dialog kann jedoch über das PlanZV-Setup → Register Allgemein aufgehoben werden. Dazu aktiviert man die Option Sperrung von Wertelisten ignorieren.

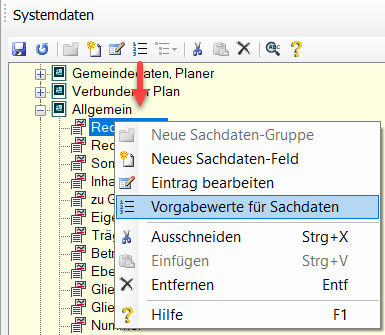

Der Dialog Vorgabewerte für Sachdaten kann auch über das Fenster Systemdaten gestartet werden.

Der Unterschied zum vorher Beschriebenen besteht darin, dass hier bereits global einem Attribut eine konkrete Liste an Werten zugewiesen wird. Die Konfiguration der Wertelisten im Programm kann dadurch rascher, aber nicht so inividuell erfolgen.


Wenn das Attribut 'Rechtsstand' beispielsweise tatsächlich in keinem anderen Kontext als dem einen von XPlanung gedachten verwendet wird, macht eine Konfiguration über die Systemdaten Sinn. 'Zweckbestimmungen' werden heterogen genutzt, weswegen eine Zuweisung der Werteliste über ein Planzeichen notwendig ist.


Vorgabewerte für Sachdaten in der Systemdatenbank werden aktuell in WS LANDCAD 2024 nicht genutzt.

Verfügt ein Sachdatenfeld an einem Planzeichen sowohl über eine Werteliste über das Fenster Sachdaten als auch über die Systemdaten, so bevorzugt das Programm die Werteliste am Planzeichen!
