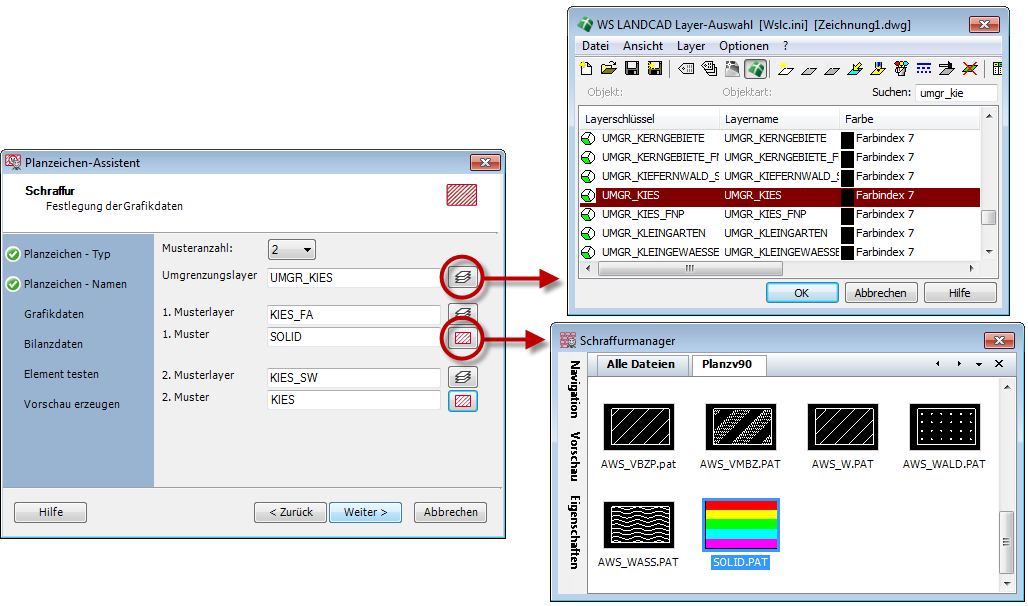

Der Assistent erlaubt hier ein flächenhaftes Planzeichen, das aus maximal zwei Schraffurmustern besteht. Der Dialogbereich und die auszufüllenden Felder ändern sich hierbei, je nachdem, ob Sie ein oder zwei Schraffuren wählen.

Durch die Wahl des Umgrenzungslayers wird das Schlüsselwort Schraffur / Umgrenzungslayer definiert. Hierbei handelt es sich um die separate Schraffurumgrenzung.

Nun werden für jede verwendete Schraffur ein Layer und ein Muster mit Hilfe der Schnittstelle zum Schraffurmanager gewählt. Bitte achten Sie darauf, dass Sie die zuvor erzeugten Schraffurmuster im gleichen Ordner wie die verwendete Bibliothek abgelegt und am besten gleich mit einem Dia versehen haben, damit die Auswahl leichter fällt. Auf jeden Fall aber muss ein Muster in einem AutoCAD-Suchpfad vorhanden sein.

Durch die Auswahl der Layer werden die Schlüsselwörter Schraffur / Layerverweis2 und Schraffur / Layerverweis2 festgelegt. Die Musterauswahl entspricht den Schlüsselwörtern Schraffur / Schraffurname1 und Schraffur / Schraffurname2. Die Festlegungen der Schraffuren 1 und 2 regeln auch die Zeichenreihenfolge. Die zweite Schraffur liegt immer über der ersten.

Das im diesem Beispiel erzeugte Planzeichen hätte das nebenstehende Aussehen. Eine Schwarzweiß-Schraffur liegt über einer Flächenfüllung.
