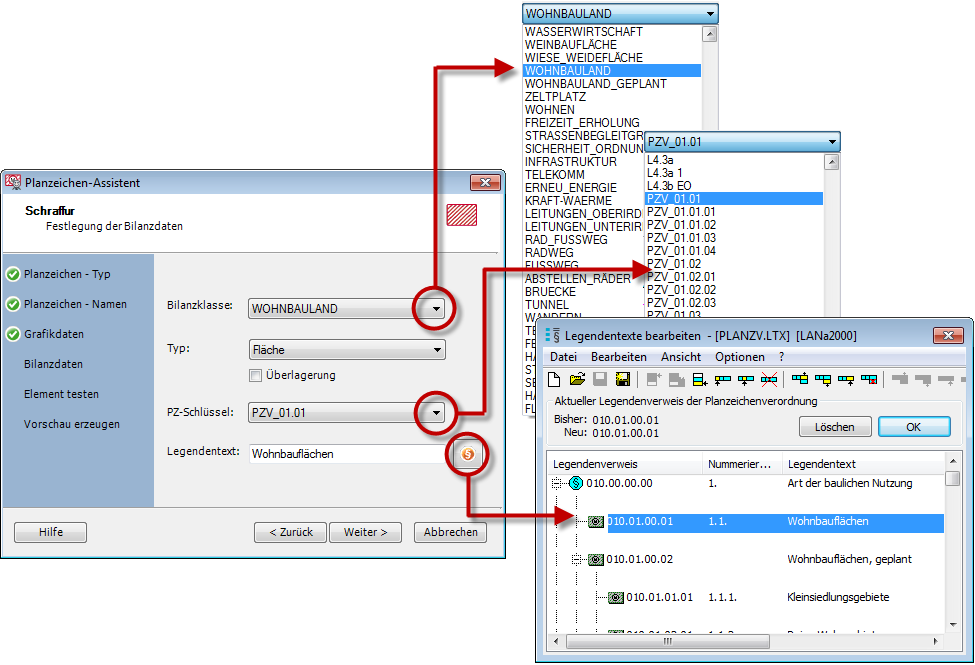

Neben den rein grafischen Daten lassen sich mit dem Assistenten bei Bedarf auch noch die Bilanzklasse, der Typ der Planzeichenschlüssel und der Legendentext zuordnen. Diese Zuweisungen sind prinzipiell nicht zwingend, um ein Planzeichen zu erstellen. Sie können diesen Schritt auch überspringen und die Daten, falls benötigt, über den Planzeichenmanager zu einem späteren Zeitpunkt zuordnen. Die Festlegung ist bei jedem Planzeichentyp nahezu identisch und unterscheidet sich lediglich durch eine entsprechende Vorauswahl durch den Assistenten.



  • Bilanzklasse – Über eine Klappliste lässt sich eine vorhandene Bilanzklasse zuordnen, damit das erzeugte Planzeichen in eine Bilanz mit einfließt.
  • Objekttyp – Der Objekttyp ist bei Blocksymbolen und Schraffuren vorgegeben. Bei Linien und Linienmustern lässt sich eine Auswahl nach Linie und Fläche treffen. Eine flächenhafte Zuordnung gibt die Schaltfläche Überlagerung frei, damit per Vorgabe eine Überlagerungsfläche definiert werden kann. Wird der Objekttyp nicht festgelegt, kann das Planzeichen nicht getestet und auch später ohne eine Zuweisung nicht angewendet werden.
  • PZ-Schlüssel – Über eine Klappliste lässt sich eine vorhandener Planzeichenschlüssel zuordnen. Dieser Schlüssel ist für den Datenexport im Modul GeoXchange notwendig, da nur dann ein Objektschlüssel zugeordnet werden kann.
  • Legendentext – Der Legendeneintrag lässt sich über die Schnittstelle zum Legendentext-Editor auswählen oder bei Bedarf neu erzeugen.
