Ein Präsentationsobjekt ist ein Symbol, welches in Verbindung zu einer übergeordneten Festsetzung (i. d. R. ein flächiges Planzeichen) steht und daher zur Visualisierung der Sachdaten dient. Aufgrund dieser Tatsache ergibt sich bei der direkten Anwendung aus dem Planzeichenmanager ein anderer Ablauf als beim Anwenden eines einfachen Symbols.

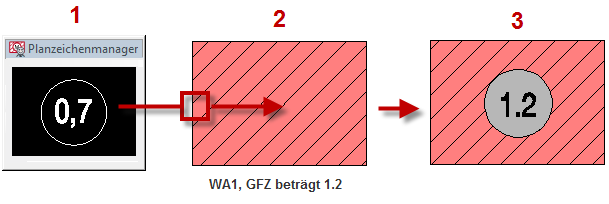

  • Nach Wahl des gewünschte Symbols starten Sie Anwenden über das Menü, das Icon, per Drag & Drop oder durch Doppelklick auf das Diabild (1).
  • Sie werden zur Wahl eines flächigen Planzeichens aufgefordert, welches dieses Symbol repräsentiert (2). Nach der Wahl eines entsprechenden Planzeichens können Sie den Einfügepunkt des Symbols zeigen. Eine Mehrfachanwendung wird an dieser Stelle unterbunden, d. h. es kann nur ein einziges Symbol eingefügt werden.
  • Nach der Einfügung erscheint der Sachdatendialog, wobei der Wert eines gleichen Sachdatenfeldes direkt aus flächigen Planzeichen übernommen wird. Im Sachdatendialog wird die Verbindung zum übergeordneten Planzeichen angezeigt. Über ein Funktionsicon können Sie direkt zur Anzeige der vollständigen Sachdaten des übergeordneten Planzeichens wechseln.




Sie können diesen Wert übernehmen oder bei Bedarf neu festlegen. Nach dem Verlassen des Sachdatendialoges wird die Darstellung entsprechend angepasst (3).


Die Wahl eines übergeordneten Planzeichens kann auch unterbunden werden, indem Sie die Option Ungebunden wählen. In diesem Fall kann das Symbol ohne Zugehörigkeit eingefügt werden. Ungebundene Präsentationsobjekte können mit Hilfe der Funktion Sachdaten editieren jederzeit nachträglich mit einem entsprechenden Planzeichen verknüpft werden. Im Sachdatendialog ist dann lediglich zum übergeordneten Planzeichen zu wechseln, worauf die ursprüngliche Aufforderung zur Wahl eines flächigen Planzeichens erscheint.

Präsentationsobjekte werden im Projektbrowser stets mit dem gleichen Objekticon angezeigt. Gebundene Präsentationsobjekte gliedern sich unter dem das übergeordneten Planzeichen ein. Ein ungebundenes Präsentationsobjekt ist daran zu erkennen, dass es direkt unter dem Bereich angeordnet ist und sich nicht in ein anderes Planzeichen eingliedert. Wird es später einem übergeordneten Planzeichen zugeordnet, verschiebt sich die Position entsprechend.
