Ein einfaches Symbol ist ein eigenständiges Planzeichen, welches keine Verbindung zu einem anderen Planzeichen besitzt und daher auch nicht mit dessen Sachdaten in Verbindung steht.

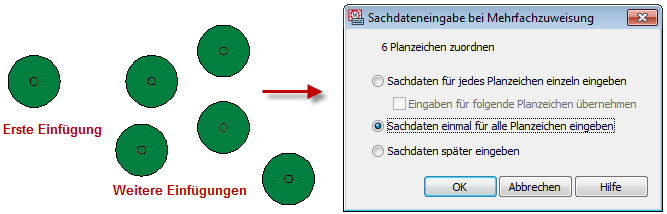

Bei der Anwendung eines einfachen Symbols werden Sie nach dem Einfügepunkt in der Zeichnung gefragt. Nachdem Sie diesen gezeigt haben, erscheint das Symbol sofort in der Zeichnung und Sie können bei Bedarf weitere Symbole in einem Arbeitsgang platzieren.


Nach dem Einfügen wird der Sachdaten-Dialog geöffnet, um entsprechende Festlegungen zu treffen. Wurde das Symbol mehrfach eingefügt, können die Sachdaten, wie im Kapitel Mehrfachanwendungen beschrieben, festgelegt werden.


Datenskalierung und -drehung

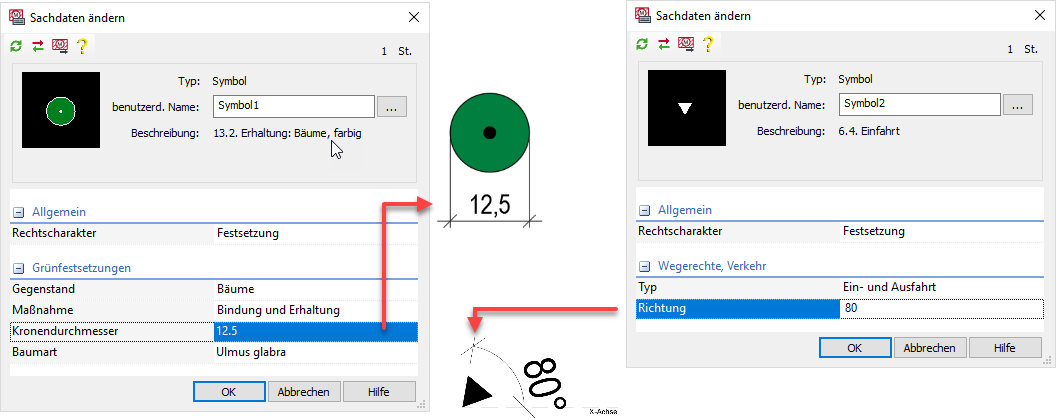

Bei der Anwendung von Symbolen können entsprechend konfigurierte Sachdatenfelder die Eigenschaften von Planzeichen maßgeblich beeinflussen. Es handelt sich dabei um die Skalierung und die Rotation von Punktobjekten. In der PlanzV90-Bibliothek ist das Planzeichen 13.2.2. Erhaltung: Bäume mit einem Skalierparameter sowie das Planzeichen 6.4. Einfahrt mit einem Rotationsparameter versehen. Konkret bedeutet das, dass bei Angabe eines Kronendurchmessers das Baumsymbol analog zu einem kartierten Durchmesser des Baumes eingezeichnet wird bzw. ein konkreter Drehwinkel die Richtung für einen Einfahrtspunkt vorgeben kann:



Dieses parametrische Verhalten kann auch für andere Planzeichen eingerichtet werden. Im Fenster Grafikdaten des Planzeichenmanagers muss man dem gewünschten Symbol nur die Schlüsselworte Datenrotation bzw. Datenskalierung zuweisen. Als Schlüsselwert ist dann der Name jenes Sachdatenfeldes einzutragen, dessen numerischer Wert später die Eigenschaft des Symboles beeinflussen soll (siehe dazu auch im Anhang des Handbuchs das Kapitel „Schlüssel und Werte der Planzeichengrafik").

Symbole werden im Projektbrowser stets mit dem gleichen Symbolicon angezeigt. Symbole sind immer separate Objekte, die keinem anderen Planzeichen zugeordnet sind und werden daher auch nicht verschachtelt angezeigt.
