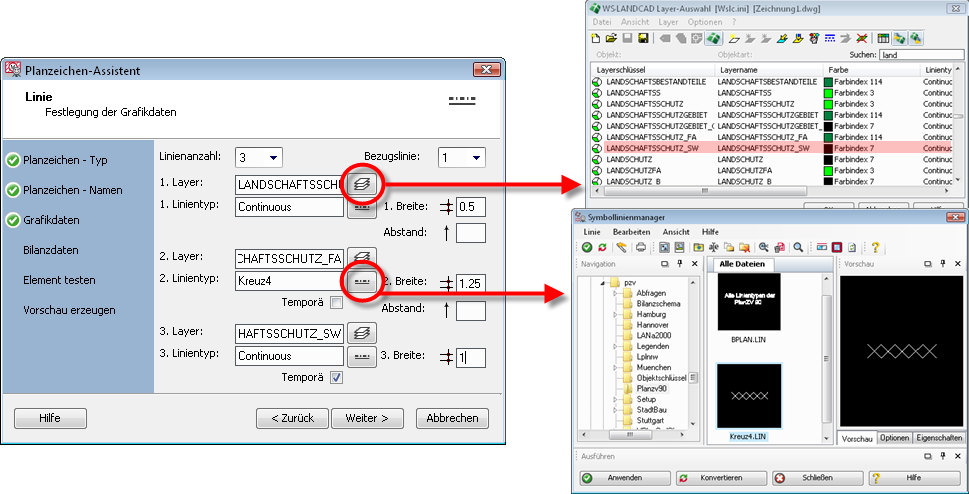

Der Assistent erlaubt Liniendefinitionen, die aus bis zu drei Einzellinien bestehen. Der Dialogbereich und die auszufüllenden Felder ändern sich hierbei, je nachdem wie viele Linien Sie wählen.

Dazu ist im oberen Bereich zunächst die gewünschte Anzahl der Linien festzulegen. Die Festlegung der Linienanzahl entspricht dem Schlüsselwort Linie / Anzahl.

Die Bezugslinie, an der später auch die Daten hängen, wird aus der nebenstehenden Klappliste gewählt. Die Auswahl entspricht dem Schlüsselwort Linie / Bezugslinie.

Nun werden für jede verwendete Linie ein Layer und ein Linientyp mit Hilfe der Schnittstelle zum Symbollinienmanager gewählt. Bitte achten Sie darauf, dass Sie die zuvor erzeugte Symbollinie im gleichen Ordner wie die verwendete Bibliothek abgelegt und am besten gleich mit einem Dia versehen haben, damit die Auswahl leichter fällt. Auf jeden Fall aber muss die Linie in einem AutoCAD-Suchpfad vorhanden sein. Ist der gewünschte Linientyp innerhalb einer Linientypdatei mit mehreren Linientypen vorhanden, so wie dies etwa bei den werkseitigen Linientypen der PlanzV90 der Fall ist, erscheint im Symbollinienmanager nur ein stellvertretendes Dia für die Linientypdatei. Der Linientyp selbst ist dann aus der Klappliste vom Eintrag ’LineType’ im Register Eigenschaften des Managers zu wählen. Durch die Layerwahl werden die Schlüsselwörter Linie / Layerverweis1 bis Layerverweis3 festgelegt. Durch die Wahl der Linientypen werden die Schlüsselwörter Linie / Linientyp1 bis Linientyp 3 sowie, wenn nötig, automatisch auch die Schlüsselwörter Linie / Linientypdatei1 bis Linientypdatei3 festgelegt.

Zu jeder Linie lässt sich eine Breite festlegen. Diese kann für farbige Bandierungen verwendet werden oder auch für Strichdefinitionen wie z. B. Baulinien, Baugrenzen u. ä. Wird nichts eingegeben, hat die Breite den Wert 0. Die Festlegungen entsprechen den Schlüsselwörtern Linie / Breite1 bis Breite3. Abstände werden immer zwischen zwei Linien festgelegt, also zwischen der ersten und zweiten oder der zweiten und dritten Linie. Der Abstand gilt stets von der Linienmitte bis zur nächsten Linienmitte, was insbesondere dann zu beachten ist, wenn die Linien über Breiten verfügen und echte Symbollinien mit Shapes verwendet werden. Dies entspricht den Schlüsselwörtern Linie / Abstand1 und Abstand2.

Für alle Linien außer der Bezugslinie steht der Schalter Temporär zur Verfügung. Ein aktivierter Schalter löscht die betreffende Linie nach dem Zeichenvorgang. Dies entspricht den Schlüsselwörtern Linie / Temporär1 bis Temporär2.

Die im diesem Beispiel erzeugte Linie hatte das nebenstehende Aussehen. Eine breite durchgezogene Bezugslinie wird von einer farbigen Kreuzlinie begleitet. Die dritte Linie wäre eine Bezugslinie während des Zeichenvorganges am unteren Rand der Kreuzlinie.
