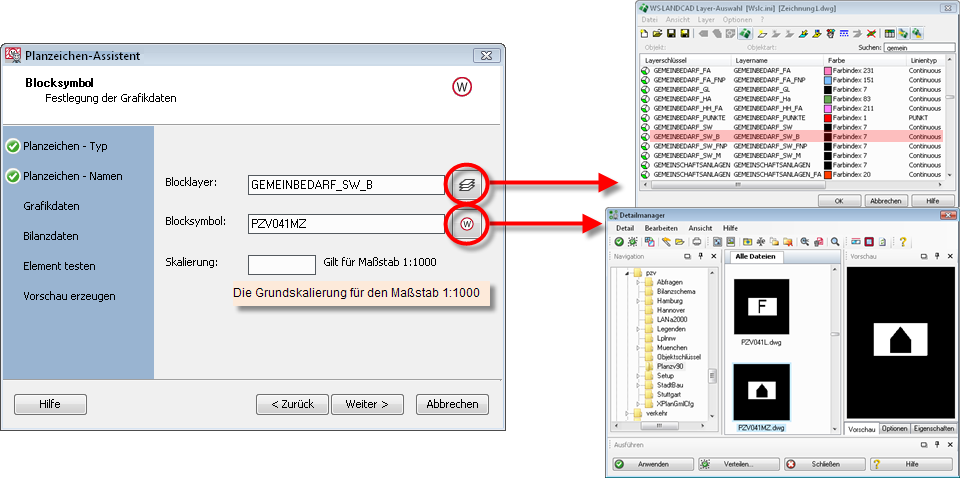

Die grafische Festlegung für ein Blocksymbol geht recht einfach vonstatten. Sie wählen lediglich das Blocksymbol sowie den passenden Layer. Optional können Sie noch eine Skalierung festlegen, welche vom automatisch verwendeten Standard 1 abweicht.

Die Layerauswahl erfolgt über die zentrale Layersteuerung, wobei Sie hier auf bereits passende Layernamen zurückgreifen können. Anderenfalls lässt sich der Layer auch neu erstellen. Die Layerauswahl entspricht dem Schlüsselwort Block / Layerverweis1.

Die Blockauswahl erfolgt über die Schnittstelle zum Detailmanager. Bitte achten Sie darauf, dass Sie das zuvor erzeugte Symbol im gleichen Ordner wie die verwendete Bibliothek abgelegt und am besten gleich mit einem Dia versehen haben, damit die Auswahl leichter fällt. Ist kein Dia vorhanden, wird ein Thumbnail generiert. Die Blockauswahl entspricht dem Schlüsselwort Block / Layerverweis1.

Durch die optionale Festlegung der Skalierung wird die Größe für den Maßstab 1:1000 festgelegt. Normalerweise wird ein Block mit dem Faktor 1 eingefügt. Insofern der Block den übrigen verwendeten Proportionen entspricht, brauchen Sie hier nichts einzutragen. Ein Eintrag entspricht dem Schlüsselwort Block / Skalierung1.

Das in diesem Beispiel erzeugte Planzeichen besteht aus dem Block PZV041MZ und wird auf dem Layer GEMEINBEDARF_SW_B eingefügt. Der Skalierungsfaktor beim Maßstab 1:1000 hat den Wert 1.
