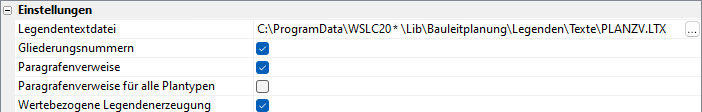

Die Einstellungen zur Legende beschränken sich auf die Vorbelegung zur Auswertung der Legendentextdatei.



  • Legendentextdatei – Hier ist die Legendentextdatei festzulegen, die der Legendenmanager bei Textlegenden verwendet.
  • Gliederungsnummern – Hier können Sie bestimmen, ob die Legendentexte nummeriert werden sollen.
  • Paragrafenverweise –  Hier können Sie bestimmen, ob Paragrafenverweise erstellt werden sollen.
  • Paragrafenverweise für alle Plantypen – Die Legende bietet die Möglichkeit, die gesetzlichen Paragrafenverweise ausschließlich für einen konkreten Plantyp (Flächennutzungsplan usw.) zu generieren. Möchte man jedoch alle Paragrafenverweise aus der eingestellten Legendentextdatei eingefügt bekommen, so ist die Option Paragrafenverweise für alle Plantypen zu aktivieren.
  • Wertebezogene Legendenerzeugung – Die Legende fügt standardmäßig bei Sachdatenfeldern mit verschiedenen, Legenden relevanten Auswahlmöglichkeiten die benutzten Werte einzeln ein. Das heißt zum Beispiel bei der Verwendung von Präsentationsobjekten für verschiedene Dachformen, werden in der Legende alle Formen unter dem Punkt "Anforderung an die Gestaltung" aufgelistet. Auch bei den einzelnen Varianten der Bauweise (o, g, a) wird sinnvollerweise für jeden Wert in der Zeichnung ein separater Legendeneintrag erzeugt. Möchte man dies nicht, so kann man diese Option deaktivieren.


Anmerkung: Die Einstellungen für Gliederungsnummern und Paragrafenverweise sind Vorbelegungen und gelten nicht für die Anwendung von Blocklegenden, da dann nicht eine Legendentextdatei (*.ltx) für die Texte sorgt, sondern eine Vielzahl vorgefertigter Blöcke, die an sich schon mit den Paragrafenverweisen ausgestattet sind. Im Auswahldialog der Legende stehen die Optionen ebenfalls zur Verfügung und können im Bedarfsfall geändert werden.
