Bei dieser Anwendung wird ein externes Programm (z. B. Böschungsschraffur) aufgerufen, welches die Grafik erzeugt. Die Anwendung wird weitestgehend durch das jeweilige Programm bestimmt. Ein Beispiel hierzu ist die Böschungsschraffur unter dem Punkt 15.9. Aufschüttungen, Abgrabungen.



  • Nach Wahl des Planzeichens starten Sie Anwenden über das Menü, das Icon, per Drag & Drop oder durch Doppelklick in das Diabild (1).

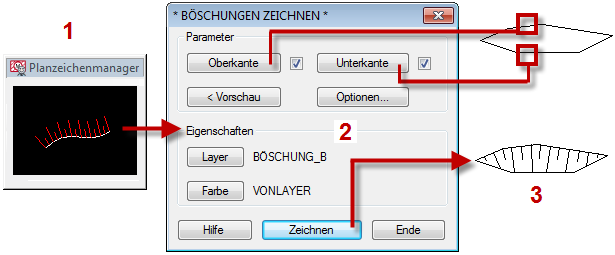

  • Anschließend erscheint der Dialog des externen Programms. Im Beispiel werden die Oberkante und Unterkante der vorhandenen Konturen gewählt. Die jeweiligen Einstellungen werden in den Optionen geregelt und sind über eine Vorschau beurteilbar (2). Wenn Sie mit dem Ergebnis zufrieden sind, können sie das Zeichnen der Schraffurelemente einleiten (3).
  • Nach der Beendigung des externen Programms erscheint der Sachdatendialog, in welchem die Sachdaten den Erfordernissen entsprechend festgelegt werden können.



Eine externe Grafik wird im Projektbrowser stets mit dem gleichen Funktionsicon angezeigt. Objekte, die durch eine externe Grafik erzeugt wurden, sind immer separate Objekte, die keinem anderen Planzeichen zugeordnet sind, und werden daher auch nicht verschachtelt angezeigt.
