Mit Hilfe des Planzeichenmanagers können auch Planzeichen ohne Grafik erstellt werden, welche z. B. lediglich Sachdaten für spezielle Zwecke, z. B. Erläuterungen oder Verfahrensvermerke enthalten.

Nach Wahl des gewünschten Symbols in der Planzeichenverordnung starten Sie Anwenden über das Menü, das Icon, per Drag & Drop oder durch Doppelklick in das Diabild.

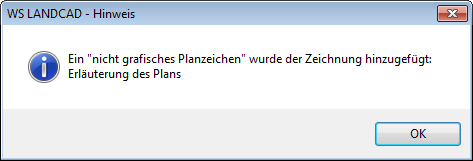

Bei der Anwendung wird kein Einfügepunkt abgefragt, da das Planzeichen im grafisch unabhängigen Dictionary der Zeichnung abgelegt wird. Stattdessen erscheint ein entsprechender Hinweis, welcher die Beschreibung des Planzeichens beinhaltet.

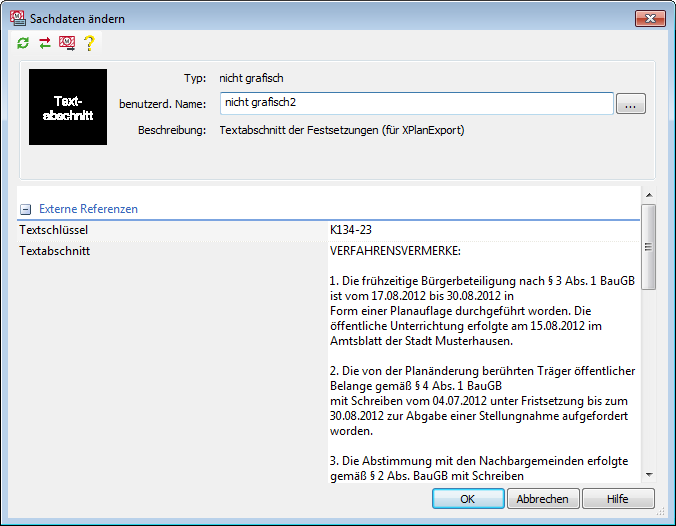

Nach der Einfügung erscheint der Sachdatendialog, in welchem Sie die entsprechenden Sachdaten eingeben können.

Ein Beispiel für Planzeichen ohne Grafik ist das Planzeichen Textabschnitt unter dem Abschnitt Textliche Inhalte. Die Inhalte wurde per Copy & Paste aus einer Textdatei übernommen.

Planzeichen ohne Grafik werden im Projektbrowser stets mit dem gleichen Texticon angezeigt. Es handelt sich um separate Objekte, die keinem anderen Planzeichen zugeordnet sind und daher auch nicht verschachtelt angezeigt werden.


Anmerkung: Die Sachdaten eines Planzeichens ohne Grafik lassen sich nachträglich nur über den Aufruf aus dem Kontextmenü des Projektbrowsers editieren, da beim separaten Aufruf des Befehls Sachdaten editieren aus dem Menü heraus die Wahl eines grafischen Planzeichens erwartet wird.
