Für das Programm lassen sich Blockpfade spezifizieren, in denen Objekte oder Definitionen zusätzlich zur aktuellen Zeichnung gesucht werden.


Der Hintergrund besteht darin, dass im Normalfall nur Eigenschaften erstellt werden können, die AutoCAD innerhalb der aktuellen Zeichnung bekannt sind. Wenn Sie beispielsweise einen Blocktausch vornehmen, funktioniert dies mit Bordmitteln i. d. R. nur dann, wenn sich die Blockdefinitionen bereits in der Zeichnung befinden. Anderenfalls würde eine Meldung erscheinen, dass z. B. der Block XY nicht gefunden werden kann.


Durch die Einrichtung von Suchpfaden, wird das Programm jedoch veranlasst, zusätzlich in den angegebenen Pfaden zu suchen, was i. d. R. zum gewünschten Erfolg führt.

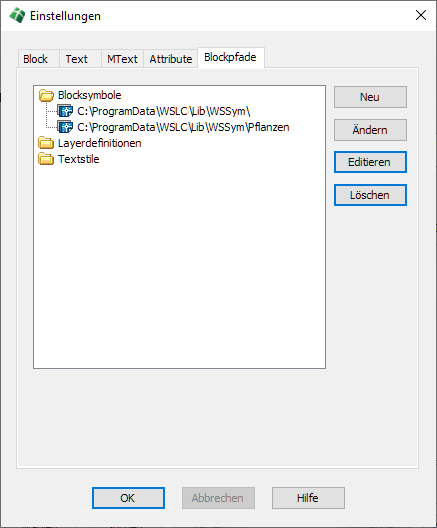

Diese Pfade werden z. T. selbst generiert, etwa wenn Sie einen Block über den Detailmanager auswählen. Des Weiteren können Sie mittels der Schaltflächen am rechten Dialogrand beliebig viele Blockpfade einrichten. Die Blockpfade werden über die Auswahl eines für den jeweiligen Bereich gültigen Objektes vorgenommen, d. h. die Objektwahl bestimmt das zu übernehmende Verzeichnis.


  • Blocksymbole – Bitte wählen Sie eine Zeichnung (*.dwg).
  • Layerdefinitionen – Bitte wählen Sie eine Layersteuerdatei (*.ini)
  • Textstile – Bitte wählen Sie eine mit den Textwerkzeugen erstellte Textfilterdatei (*.tfl).


Anmerkung: Alle Eintragungen in den Blockpfaden werden nur dann ausgewertet, wenn die jeweiligen Objekte bzw. Definitionen nicht in der aktuellen Zeichnung vorhanden sind. Anderenfalls gelten immer die Inhalte der aktuellen Zeichnung.
