Befehl: EAWS_LCCONVERTPL

Mit dieser Funktion können Sie nach Belieben Polylinien zwischen den Formaten LW-Polylinie, Polylinie und 3D-Polylinie in jeweils andere Formate umwandeln. Hintergrund ist die Tatsache, dass manche Programme und Applikationen nicht in der Lage sind, gleichzeitig und parallel sowohl Polylinien und LW-Polylinien zu nutzen. Des Weiteren verlangen manche Applikationen nach 3D-Polylinien bzw. akzeptieren diese nicht. AutoCAD selbst bietet jedoch keine direkte Methode an, Polylinien zwischen diesen Datentypen umzuwandeln. Mit dieser Funktion steht Ihnen ein universelles Werkzeug zur Konvertierung zur Verfügung, welches darüber hinaus auch eventuell vorhandene EED’s (Erweiterte Elementdaten) und Verweise auf das Dictionary berücksichtigt. Dies ist eine besonders wichtige Eigenschaft, da diese Bezüge bei Konvertierungen oftmals verloren gehen.

Nutzen Sie diese Funktionen immer dann, wenn Sie den Eindruck oder auch die Gewissheit haben, dass ein Programm den vorhandenen Polylinien-Typ nicht verarbeiten kann oder wenn Sie aus konstruktiven Gründen einen anderen Polylinien-Typ benötigen.

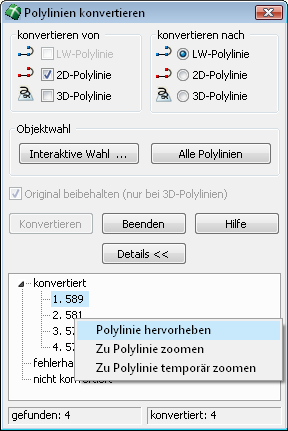

Der Dialog beinhaltet im oberen Bereich die Auswahl des Quelltyps (konvertieren von, maximal zwei Typen sind wählbar) sowie des Zieltyps (konvertieren nach, nur ein Typ ist wählbar). Zur eigentlichen Objektwahl stehen Ihnen die folgenden Möglichkeiten zur Verfügung:


  • Interaktive Wahl - lässt Sie die zu konvertierenden Objekte am Bildschirm auswählen (z. B. mit Fenster, Kreuzen, Fenster-Polygon etc.). Alle Objekte, die dem Quelltyp entsprechen, werden automatisch herausgefiltert. Die Anzahl der gefundenen Objekte wird am unteren Dialogrand angezeigt.
  • Alle Polylinien - durchsucht die Zeichnung selbstständig nach Objekten, die dem Quelltyp entsprechen, auch auf ausgeschalteten/gefrorenen Layern und außerhalb des dargestellten Bildschirmbereichs, und filtert die entsprechenden Objekte automatisch heraus. Die Anzahl der gefundenen Objekte wird am unteren Dialogrand angezeigt. Dadurch können Sie bei Bedarf die gesamte Zeichnung in einem Arbeitsgang konvertieren lassen.


Sind als Quelltyp 3D-Polylinien aktiviert, lassen sich durch Aktivierung des entsprechenden Schalters die Originale behalten. Alle Stützpunkte der konvertierten Linien erhalten den Z-Wert „0“.

Die Schaltfläche Konvertieren wird erst nach Auswahl der zu konvertierenden Objekte aktiv und startet den Konvertierungsvorgang, wobei die Anzahl der erfolgreich konvertierten Objekte am unteren Dialogrand eingeblendet wird.

Die Schaltfläche Details erweitert den Dialog um einen Ergebnisbereich, in welchem alle konvertierten, fehlerhaft konvertierten und nicht konvertierten Objekte aufgeführt werden.

Fehlerhaft konvertierte Objekte sind solche, bei denen Fehler beim Transfer diverser Eigenschaften (Layer, Farbe, Linientyp, EED, Dictionary, Reaktoren, u. a.) aufgetreten sind. Hier wird, genau wie bei nicht konvertierten Objekten, ein Kommentar über die Ursache angefügt, falls diese bekannt ist.



Für markierte Objekte steht ein Kontextmenü mit folgenden Funktionen zur Verfügung:



  • Polylinie hervorheben – ruft die zentrale Ausleuchtroutine auf, mit deren Hilfe sich das Objekt lokalisieren und bei Bedarf auch markieren lässt.
  • Zu Polylinie zoomen – zoomt zur selektierten Polylinie, wobei der Zoom-Ausschnitt erhalten bleibt.
  • Zu Polylinie temporär zoomen – zoomt temporär zur selektierten Polylinie, d. h. nach einer Betätigung mit Return wird der vorherige Zoomausschnitt wieder hergestellt.



Anmerkung: Alle mit der AutoCAD-Funktion PEDIT abgerundeten Polylinien lassen sich nicht in 3D-Polylinien konvertieren. Schraffurassoziativitäten, v. a. wenn diese mit Reaktoren gekoppelt sind, können u. U. systembedingt durch Konvertierungen aufgehoben werden.
