Das Resultat des Profilkörpers kann äußerst vielseitig sein und ist keinesfalls auf die Generierung der Ergebnislinien beschränkt.

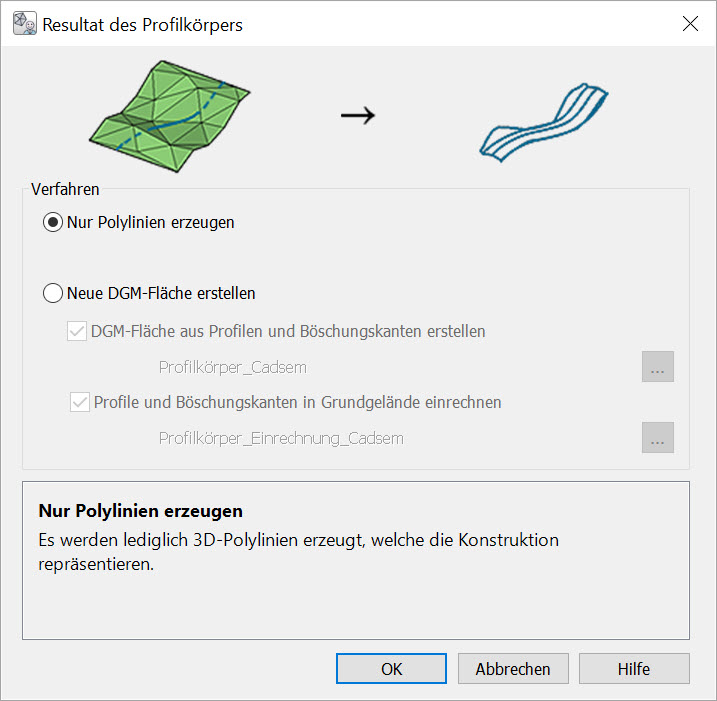

Durch Anklicken der gepunkteten Schaltfläche […] erscheint der Dialog Resultat des Profilkörpers, in welchem geregelt wird, ob das Ergebnis der Konstruktion lediglich als Polylinien zur weiteren Verwendung dargestellt wird oder ob neue DGM-Flächen aus den Objekten des Profilkörpers erstellt werden.

Für die Einstellungen wird jeweils ein Beispiel dargestellt, um das Prinzip zu veranschaulichen. Gleichzeitig erfolgt eine Erklärung des Verfahrens im unteren Dialogbereich.

Nach Bestätigung mit OK wird das gewünschte Resultat in den Hauptdialog des Profilkörpers eingeblendet.


Folgende Optionen stehen für das Resultat zur Verfügung:



Verfahren

Erklärung

Nur Polylinien erzeugen

Es werden lediglich 3D-Polylinien erzeugt, welche die Konstruktion repräsentieren.

Hierbei entstehen eine äußere, geschlossene Polylinie, welche die Böschungskanten verbindet, sowie weitere Polylinien entsprechend der Anzahl der Regelprofil-Stützpunkte.



Neue DGM-Fläche erstellen

„DGM-Fläche aus Profilen und Böschungskanten erstellen“

Bei dieser Option wird eine neue DGM-Fläche aus den Stützpunkten der Regelprofile und den Böschungskanten erstellt. Die verbundenen Böschungskanten werden hierbei zur äußeren Grenzlinie und die Verbindungen der analogen Regelprofil-Stützpunkte werden zu Bruchkanten. Durch Anklicken der gepunkteten Schaltfläche […] erscheint der Dialog Flächendefinition, in dem alle Eigenschaften der neu zu erstellenden Oberfläche eingestellt werden können.



Neue DGM-Fläche erstellen

„Profile und Böschungskanten in Grundgelände einrechnen“

Bei dieser Option wird eine neue DGM-Fläche aus den Stützpunkten der Regelprofile, den Böschungskanten und der ursprünglichen DGM-Fläche erstellt. Das Ergebnis wird also direkt in das Gelände, auf dessen Basis der Profilkörper erstellt wurde, eingerechnet. Hierbei entstehen Bruchkanten aus allen Teilen des Profilkörpers. Durch Anklicken der gepunkteten Schaltfläche […] erscheint der Dialog Flächendefinition, in dem alle Eigenschaften der neu zu erstellenden Oberfläche eingestellt werden können.


Hinweis: Die durch den Profilkörper erzeugbaren DGM-Oberflächen können unabhängig voneinander erstellt werden. Die Vorgabenamen werden stets aus dem Namen der Bezugsfläche mit dem Präfix Profilkörper_ bzw. Profilkörper_Einrechnung_ gebildet, welcher bei Bedarf hochgezählt wird. Dies ist eine automatische Komfortfunktion. Einen davon abweichenden Namen sowie alle weiteren Eigenschaften der Fläche können durch Aktivierung der gepunkteten Schaltfläche […] erfolgen, welche den Dialog Flächendefinition für die neu zu erzeugende Fläche öffnet.
