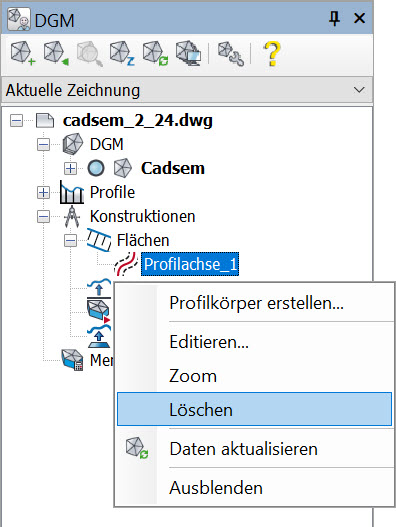

Das Löschen einer bestehenden Profilachse erfolgt über die Auswahl des Elementes im Projektbrowser und den Aufruf des Befehls Löschen aus dem zugeordneten Kontextmenü.


Hinweis: Das Löschen einer Profilachse führt zusätzlich zum Entfernen aller referenzierten Elemente! Wenn also Profilkörper auf deren Basis erstellt wurden, werden diese auch automatisch aus der Zeichnung und dem Projektbrowser gelöscht! Dies betrifft auch die mit einem Profilkörper erzeugten Polylinien und Böschungsschraffuren.

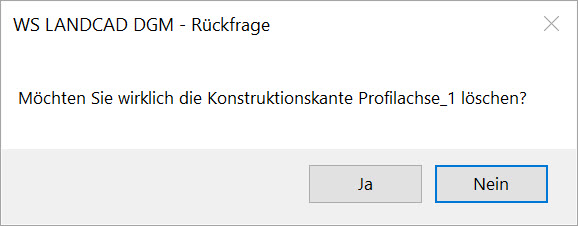

Beim Löschen erscheint daher zur Sicherheit zunächst eine Rückfrage.

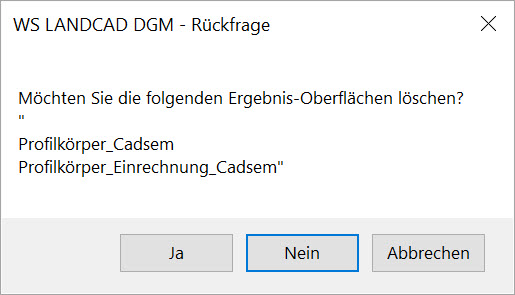

Wurden mit einem assoziierten Profilkörper automatisch weitere DGM-Flächen erstellt, erscheint zusätzlich eine weitere Rückfrage, ob diese ebenfalls gelöscht werden sollen. Ein Behalten der Flächen kann z. B. Sinn machen, wenn die Konstruktion nur einen Zwischenschritt darstellte und keine diesbezügliche Abhängigkeit mehr benötigt wird.



Hinweis: Zum Löschen einer Profilachse ist ausschließlich dieser Befehl zu verwenden. Ein Löschen mit dem CAD-Befehl Löschen würde nur die Zeichnungsreferenz entfernen, nicht aber die Daten im DGM. Der Eintrag im Projektbrowser verschwindet nicht und eine Aktualisierung generiert wieder die vermeintlich gelöschte Achse.
