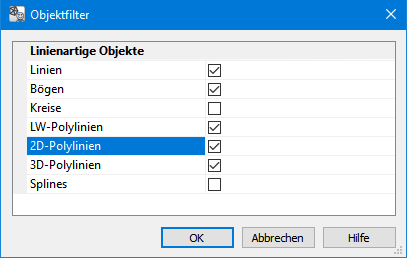

Mit dem Objektfilter lassen sich die Objekttypen spezifizieren. Die Objektwahl berücksichtigt daher stets nur diejenigen Objekte, die im Filter aktiviert sind.

Linienartige Objekte – Diese Objekte verfügen mindestens über zwei Stützpunkte und können darüber hinaus Bögen enthalten.

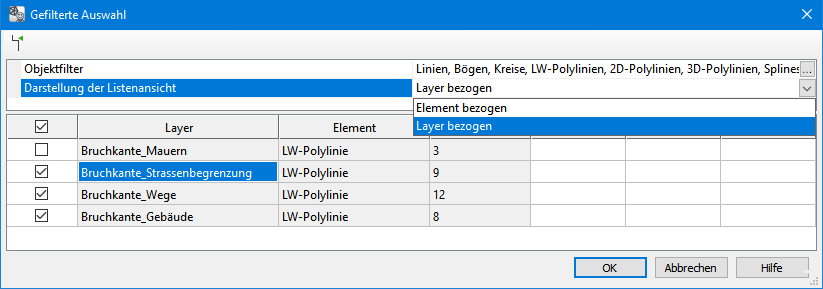

Alle ausgewählten Elemente werden in einer Listenansicht im Dialogfeld dargestellt. Die Darstellung der Listenansicht kann Layer bezogen oder Element bezogen erfolgen. In der Darstellung Layer bezogen werden alle Elemente gemäß deren Layer-Zuordnung dargestellt. Es werden zusätzlich der Layername, der Typ des Elements, der Elementname sowie die Anzahl der betreffenden Elemente aufgelistet.



Bei Auswahl der Option Element bezogen erfolgt die Auflistung der gewählten Zeichnungselemente gemäß dem jeweiligen Element-Typ.

Bei allen gewählten Zeichnungselementen erfolgt die Auswertung und Übernahme der Koordinatenwerte (X, Y, Z) als entsprechende Punkt- und Punktverbindungsinformationen.



Modifizieren der Koordinatenwerte


Für die Änderung der originalen Koordinatenwerte stehen innerhalb der gefilterten Auswahl drei zusätzliche Eingabemöglichkeiten zur Verfügung. Sie können den dX-, dY- sowie dZ-Wert eines jeweiligen Elementes ändern, indem Sie entsprechende Werte definieren. Diese Werte addieren sich zu den originalen, in der Zeichnung vorhandenen Koordinatenwerten. Auf diesem Weg ist es z. B. möglich, den Höhenwert von Vermessungspunkten aus einem Text auszuwerten und den originalen Datenbezug zur Lagekoordinate des Punktes beizubehalten. Ebenso lassen sich auf diesem Weg bestehende Punkthöhen um einen relativen Wert modifizieren und ggf. zu einer neuen Oberflächendefinition hinzufügen.
