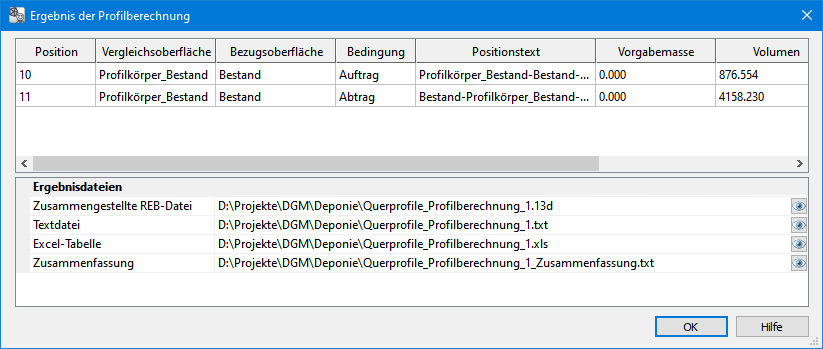

Der Ergebnisdialog erscheint je nach Komplexität der Berechnung unmittelbar, nachdem der Hauptdialog mit OK bestätigt wurde. Der obere Teil des Ergebnisdialoges enthält das Ergebnis der Massenberechnung unter Angabe aller Randbedingungen sowie dem Positionstext und führt die Volumina getrennt nach definierter Bedingung für Auftrag, Abtrag und dem Gesamtergebnis als Netto-Volumen auf.

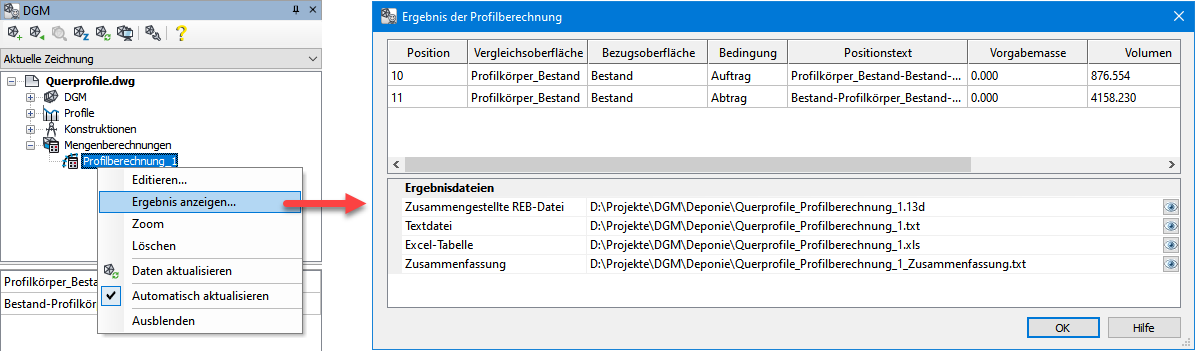

Der Ergebnisdialog kann jederzeit aus dem Kontextmenü des Mengeneintrags der Profilberechnung aufgerufen werden.


Das Berechnungsergebnis wird zusätzlich für den Inhalt und die Ausgabe einer Legende verwendet, wenn diese Option im Dialogfeld aktiviert ist.

Wurde im Hauptdialog die Generierung eines Nachweises gemäß REB (Ergebnisdateien) aktiviert, erscheinen die Dateiangaben im unteren Bereich des Dialoges. Als Vorgabe des Dateinamens wird eine Bezeichnung jeweils mit der Extension *.txt für Textdateien bzw. *.xls für Excel-Tabellen verwendet. Die zusammengestellte REB-Datei erhält die Dateiendung 13.d. Der Dateiname erstellt sich dabei automatisch aus dem Zeichnungsnamen sowie der gewählten Bezeichnung für die Profilberechnung.


Beispielausgabe in eine Datei


Beispielausgabe in einzelne Dateien


Dateninhalte der Ausgabedateien


   *.050

Werte des Kurvenbandes

   *.051

Kontrollwerte und Konstanten

   *.053

Positionsangaben

   *.054

Koordinaten der Profilpunkte


Für die vorab erzeugten Nachweisdateien steht eine Datenvorschau zur Verfügung, welche mit dem jeweils vom System zugeordneten Programm erfolgt.


Hinweis: Bei der Ausgabe der Werte in eine Einzeldatei wird zusätzlich eine Datei vom Typ *.13d erstellt. Diese Datei beinhaltet eine Zusammenfassung der Berechnungsdaten, welche in dem Prüfprogramm REB für Windows der Firma Interactive Instruments nachweislich dargestellt werden können. Dieses REB-Prüfprogramm wurde von der Bundesanstalt für Straßenwesen (BasSt) herausgegeben und im Rahmen eines Forschungsprojektes (98196 /2004) entwickelt.

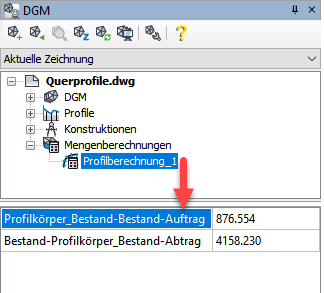

Die Ergebnisse der aktuell ausgewählten Profilberechnung werden im unteren Teil des Projektbrowsers angezeigt. Hiermit ist eine schnelle Möglichkeit der Datenübersicht gegeben.

Dazu ist ohne weitere Befehlsauswahl auf den Eintrag der Profilberechnung zu klicken. Anschließend werden die wichtigsten geometrischen Kennwerte im unteren Bereich des Projektbrowsers tabellarisch aufgeführt. Sollten einzelne Bereiche aufgrund der gewählten Breite des Projektbrowsers nicht vollständig lesbar sein, werden sie in einem vollständigen Tooltipp angezeigt, sobald Sie in das entsprechende Feld klicken. Die Anzahl der dargestellten Nachkommastellen entspricht hierbei den CAD-Einstellungen zu den Einheiten
(Format->Einheiten).


Die Ergebnisse können jederzeit als Gesamtheit in eine Textdatei exportiert werden. Selektierte Inhalte lassen sich in die Zwischenablage kopieren. Weiterhin besteht die Möglichkeit der Anzeige des Ergebnisdialogs über das Kontextmenü.
