DGM-Oberflächen, die durch eine Böschungskonstruktion automatisch erstellt wurden, sind mit der zugehörigen Konstruktionskante und der Böschungskonstruktion assoziativ verbunden. Die Böschungskonstruktion wiederum ist meistens von einem Grundgelände abhängig, auf welchem die Böschung berechnet wird. Ändert sich etwas an diesen Randbedingungen, wird die Böschungskonstruktion automatisch erneut ausgeführt und damit werden auch die verbundenen Oberflächen neu erstellt. Die Datendefinition der verbundenen Flächen wird daher durch die Böschungskonstruktion und deren Bedingungen geregelt. Eine manuelle Datendefinition würde dieser Verbindung widersprechen.

Wird die Datendefinition manuell verändert, erscheint daher eine entsprechende Warnmeldung.

Falls die Datendefinition dennoch geändert wird, geht die Verbindung zur zugehörigen Böschungskonstruktion verloren. Die Fläche ist dann nicht mehr assoziativ.


Zu den Befehlen, die eine manuelle Datenänderung auslösen, gehören:


  • Datendefinitionen → Daten definieren/editieren → alle Funktionen
  • Datendefinitionen → Daten importieren/exportieren → Import
  • Bearbeitungen → Fläche verschieben


Beim Daten definieren/editieren können natürlich alle Daten eingesehen werden, ohne dass die Verbindung zur Böschungskonstruktion beendet wird.

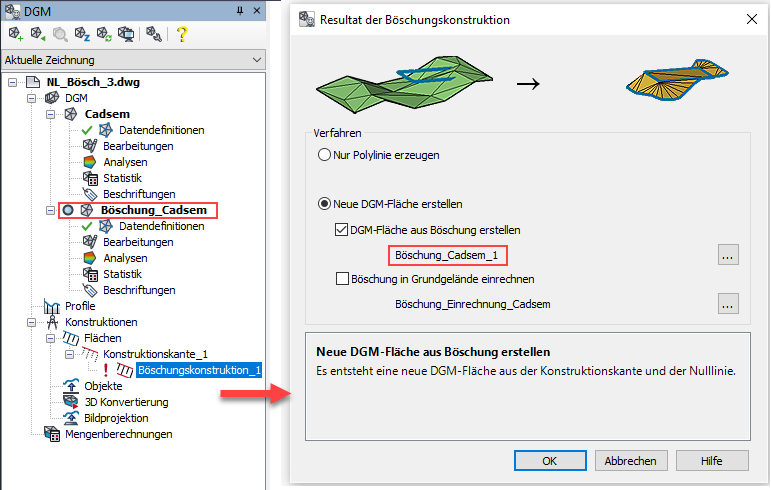

Wird die Verbindung einer abhängigen Fläche zur Böschungskonstruktion getrennt, erhält die Böschungskonstruktion im Projektmanager ein rotes Ausrufungszeichen (!).



Gleichzeitig wird der ursprüngliche Flächenname im Unterdialog Resultat der Böschungskonstruktion automatisch auf die nächste freie Nummer hochgezählt, wenn der Flächenname automatisch erzeugt wurde. Je nachdem welche Flächen editiert wurden und wie das Resultat im Böschungsdialog eingestellt war, kann das die Böschungsfläche betreffen, die Einrechnung in das Grundgelände oder auch beide Flächen.

Die Böschungskonstruktion kann nun erneut ausgeführt und die Flächen damit unter ihrem veränderten Namen neu erstellt werden, falls Sie diese noch benötigen. Je nach weiterer Planung können die Parameter und/oder das Resultat auch geändert oder die Böschungskonstruktion ganz gelöscht werden.
