Die im DGM integrierte Böschungskonstruktion ist ein vielseitig einsetzbares Werkzeug, welches nahezu alle in der Praxis vorkommenden Konstruktionsfälle im Zusammenhang mit Böschungen meistert. Es zeichnet sich insbesondere durch folgende Merkmale aus:




  • Volle Assoziativität zur Konstruktionskante und allen Böschungsparametern.
  • Konstruktion auf Oberflächen, Ebenen beliebiger Höhe sowie freie Konstruktion mit verschiedenen Parametern.
  • Grafische, proportionale Vorschau der eingestellten Bedingungen wie z. B. Böschungsneigung.
  • Verwendung unterschiedlicher Start- und Endwinkel.
  • Automatische Segmentierung von Bögen.
  • Vollautomatische Generierung von 2D- und 3D-Böschungsschraffuren, getrennt nach Auftrag und Abtrag.
  • Vollautomatische Generierung von DGM-Flächen aus den Böschungskanten sowie optionale Einrechnung in das Bestandsgelände u. v. m.

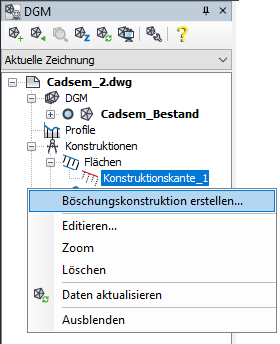

Der Befehlsaufruf zur Böschungskonstruktion erfolgt per Kontextmenü einer im Projektbrowser selektierten Konstruktionskante. Alle Änderungen der Konstruktionskante wirken sich automatisch auf die Böschungskonstruktion und deren Objekte aus.

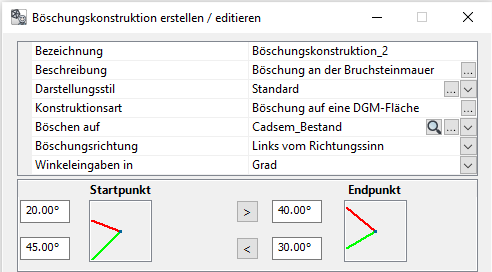

Beim Aufruf des Befehls erscheint die Dialogbox "Böschungskonstruktion erstellen / editieren" und die Konstruktionskante wird inklusive ihres Richtungssinns in der Zeichnung rot ausgeleuchtet. Im oberen Teil des Dialogs wird hierbei automatisch eine Bezeichnung für die Konstruktion vergeben, welche nach der Erstellung unterhalb der Konstruktionskante im Projektbrowser erscheint. Bei Bedarf kann eine Beschreibung der Böschungskonstruktion eingegeben werden. Eine Aktivierung der gepunkteten Schaltfläche [...] öffnet hierzu einen separaten Dialog, in dem auch längere Texte bequem eingegeben werden können. Im oberen Dialogbereich wird auch der Darstellungsstil, die Konstruktionsart sowie die davon unabhängige Böschungsrichtung und die Winkeleingabe festgelegt.

Gleichzeitig analysiert das DGM, ob die selektierte Konstruktionskante offen oder geschlossen ist, da dies einen entscheidenden Einfluss auf die weiteren Eingabeparameter der Böschungskonstruktion hat:

Geschlossene Kante

Eine geschlossene Kante kann nur gleichförmig geböscht werden. Je nach gewählter Konstruktionsart stehen daher nur Eingabewerte zur Verfügung, die für den gesamten Verlauf der Kante gelten.

Bei einer Böschung auf eine DGM-Fläche kann daher z. B. nur ein Wert für den Auftragswinkel verwendet werden.

Offene Kante

Bei einer offenen Kante können je nach gewählter Konstruktionsart verschiedene Eingabewerte für den Start- und den Endpunkt verwendet werden.

Bei einer Böschung auf eine DGM-Fläche kann der Auftragswinkel daher z. B. am Anfangspunkt mit 45° beginnen und am Endpunkt mit 30° enden. Dazwischen wird ein linearer Werteverlauf berechnet.


Die weiteren Eingabeparameter unterscheiden sich je nach gewählter Konstruktionsart. Hierbei ist die Böschung auf eine DGM-Fläche als häufigste Konstruktionsart die Vorgabe. Im Böschungsdialog werden daher die jeweils entsprechenden Parameter eingeblendet. Der im mittleren Dialogteil dargestellte Grafikbereich orientiert sich an der Konstruktionskante und der aktuell gewählten Konstruktionsart.

Die im oberen Dialogbereich festzulegenden Werte für die Böschungsrichtung und die Winkeleingabe sind von der Konstruktionsart unabhängig. Hier stehen folgende Möglichkeiten durch Auswahl aus den Klapplisten zur Verfügung:


  • Böschungsrichtung – Die Böschungsrichtung gilt stets in Bezug zum Richtungssinn, welcher durch den dicken roten Pfeil dargestellt wird. Sie können die Böschung nach links, rechts oder gleichzeitig nach links und rechts generieren. Bei gleichzeitiger Auswahl können die Parameter jeweils getrennt für beide Richtungen eingegeben werden. Der Richtungspfeil bleibt so lange in der Zeichnung eingeblendet, bis der Böschungsdialog beendet oder eine neue Konstruktionskante gewählt wird.
  • Winkeleingaben – Winkeleingaben können in Grad, als Verhältnis 1:n oder in Prozent vorgenommen werden. Das DGM rechnet hierbei vorhandene Werte entsprechend um, falls die Art der Winkeleingabe geändert wird.
