Mit Hilfe dieses Befehls lassen sich gewählte Bruchkanten ebenfalls entfernen. Der Unterschied zum Befehl Ausgewählte Bruchkanten löschen besteht darin, dass eine mit diesem Befehl entfernte Bruchkante als gewöhnliche 3D-Polylinie auf dem aktuellen Layer verbleibt. Durch den Befehl Bruchkante holen kann diese dann bei Bedarf jederzeit wieder in eine Bruchkante überführt werden. Die Kombination beider Befehle ähnelt daher einem Deaktivieren/Aktivieren von Bruchkanten.

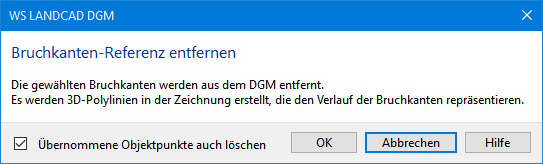

Vor dem Entfernen der Referenzen erscheint stets eine Sicherheitsabfrage, um versehentliches Entfernen zu verhindern. Zusätzlich besteht die Möglichkeit, übernommene Punkte auch zu löschen. Übernommene Punkte entstehen durch das Holen von Bruchkanten aus Zeichnungselementen, wobei übernommene Stützpunkte nicht identisch mit bereits vorhandenen DGM-Punkten sind.



Die Entscheidung, ob übernommene Objektpunkte gelöscht oder behalten werden sollen, hat u. U. eine gravierende Auswirkung auf die Vermaschung, wie das folgende Beispiel zeigt:


TIN mit Objekt für Bruchkante

TIN mit übernommener Bruchkante

TIN mit komplett entfernter Referenz

TIN mit belassenen Objektpunkten


Die tatsächliche Entfernung und das Einrechnen in das TIN finden erst nach Bestätigung im Datendialog mit OK oder Anwenden statt.


Hinweis: Durch das Entfernen einer Referenz wird die Bruchkante als solche entfernt, nicht aber die ursprünglichen DGM-Punkte, wenn die Bruchkante nur vorhandene Punkte verbindet.
