Eine neue Massenberechnung aus Querprofilen wird über die Auswahl des Menüpunktes Mengenberechnungen und anschließender Auswahl der Funktion Massenberechnung aus Querprofilen aus dem Kontextmenü erstellt.

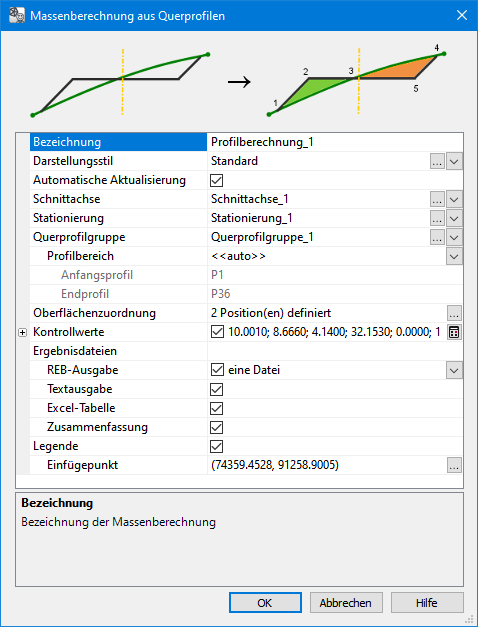

Dabei wird ein neuer Eintrag im Projektbrowser erstellt und es öffnet sich der Dialog Massenberechnung aus Querprofilen.


Die Massenberechnung aus Quer-profilen erfolgt gemäß der REB VB 21.003. Dieses Verfahren führt eine Massenberechnung zwischen definierten Horizonten auf Grundlage der Gaußschen Flächenformel (Gauß-Elling) durch. Die Berechnung erfolgt dabei aus dem Mittel zweier Profilflächen sowie dem dazwischenliegenden Profilabstand. Bei gekrümmten Achsbereichen werden die Teilmengen mit einem gemittelten Faktor (k) verbessert. Darüber hinaus lassen sich ein REB-konformer Nachweis und eine Legende erstellen. Der Dialog Massenberechnung aus Querprofilen beinhaltet alle notwendigen Einstellungen in kompakter Form.

Grundlage jeder Massenberechnung sind zunächst mindestens zwei Abrechnungsflächen, wobei die aktuelle DGM-Fläche als Vorgabe verwendet wird, sowie gezeichnete Querprofile.

In der Regel handelt es sich hierbei um die konstruierte DGM-Fläche bzw. das Planungsgelände.

Diese Fläche lässt sich nun gegen eine wählbare Bezugsfläche rechnen.


Bitte wählen Sie zunächst die Schnittachse, die Stationierung sowie die Querprofilgruppe aus. In der Regel werden bereits bei Auswahl der Schnittachse die zuerst gefundenen Einträge für Stationierung und Querprofilgruppe automatisch gelistet. Der Profilbereich richtet sich dabei automatisch nach der Anzahl der definierten Profile innerhalb der ausgewählten Querprofilgruppe.

Die Massenberechnung kann optional auch innerhalb eines benutzerdefinierten Profilbereiches erfolgen. Wählen Sie bitte dazu im Menüpunkt Profilbereich die Option definiert und anschließend über Anfangs- und Endprofil den gewünschten Profilbereich aus. Die Oberflächenzuordnung erfolgt automatisch vom Programm und richtet sich nach der Definition innerhalb der ausgewählten Querprofilgruppe.



Hinweis: Die für eine REB-Ausgabe oft geforderten Kontrollwerte sind durch das Setzen des entsprechenden Häkchens optional aktivierbar und dann zunächst leer. Es bleibt Ihnen hierbei überlassen, ob Sie die Kontrollwerte manuell eingeben oder durch Betätigung der Berechnungsschaltfläche automatisch ermitteln lassen.
