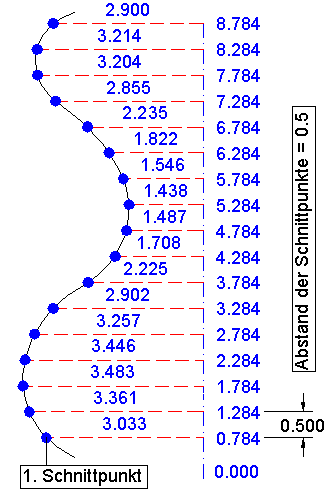

Die Funktion Rasterschnittpunkte steht zur Auswahl, nachdem die Messachse mittels zweier Punkte oder einer Flucht definiert ist. Sie erlaubt es Ihnen jederzeit, eine ausgewählten 2D/3D-Polylinie fortlaufend mit einem definierten Regelabstand automatisch zu bemaßen. Dadurch ist ein enormer Automatismus in der Bemaßung gegeben, welche auch bei einer anschließenden Abrechnung eine Rationalisierung erwirkt. Nach der Wahl der Polylinie ist zunächst der Abstand der Schnittpunkte anzugeben. Damit wird ein festes Bemaßungsintervall für die Abszisse festgelegt, von dem aus rechtwinklig und bei Bedarf beidseitig auf die Kontur gemessen wird. Anschließend ist der erste Schnittpunkt (Anfangs-Messpunkt) mit der Polylinie zu wählen. Die Polylinie wird daraufhin automatisch und ausgehend vom ersten Schnittpunkt mit dem gleich bleibendem Abszissenabstand bemaßt. Es ist dabei völlig unerheblich ob die Polylinie offen oder geschlossen ist oder welche Lage die Abszisse zur Polylinie einnimmt. Die Abszisse kann innerhalb oder außerhalb der Polylinie liegen


Bitte beachten Sie, dass die Funktion Stützpunkte kein abgeschlossener Einzelbefehl ist, sondern während der Anwendung mit der normalen Einzelbemaßung und jeder weiteren Option kombinierbar ist.
