Vermessung

Die Messfile-Tools Punktverbindungen sind Befehle, mit deren Hilfe Vermessungspunkte nach Punktnummern automatisiert durch Linienzüge miteinander verbunden werden können. Die Befehle sind nicht im Hauptdialog der Messfile-Tools vorhanden sondern durch direkte Befehlseingabe über die Tastatur aufrufbar.

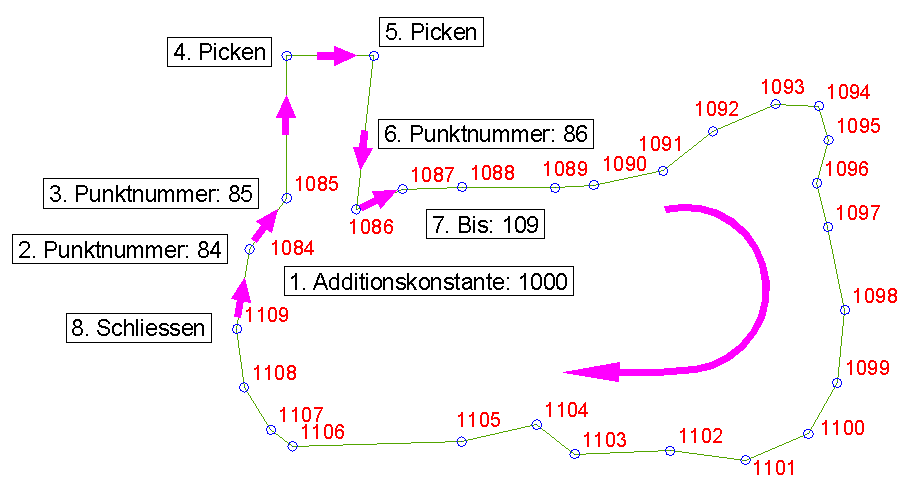

Nach Aufruf eines Punktverbindungs--Befehls stehen Ihnen die folgenden Optionen über die Befehlszeile zur Verfügung:

• Fenster - wurde die Linie zu einem neuen Punkt erstellt, wird auf diesem Punkt automatisch gezoomt. Die Größe des Zoom-Fensters kann definiert werden und wird mit dem Wert 0 deaktiviert.
• Add - definiert eine Additionskonstante, um den die eingegebene Punktnummer automatisch erhöht wird. Dies spart uneffektive Eingaben von immer wiederkehrenden Ziffern. Wenn bei den Punktnummern 10002 bis 10082 z.B. der Wert 10000 als Additionskonstante festgelegt wird, langt fortan die Eingabe von 1, 2, 3 ....82 als Punktnummer. Die aktuelle Additionskonstante wird stets in Klammern angezeigt.
• Bis - nach Angabe des ersten Punktes kann vollautomatisch eine Linienverbindung über mehrere Punkte bis zu der angegebenen Punktnummer erstellt werden. Ist das aktuelle Inkrement ungleich 1/-1, dann kann für die Bis-Verbindung ein eigenes Inkrement definiert werden. Punktnummern, die in der Zeichnung nicht vorhanden sind, werden übersprungen.
• Inkrement - definiert den Wert, um welchen die letzte Punktnummer automatisch für den nächsten Punktvorschlag erhöht bzw. verringert wird. Das aktuelle Inkrement wird stets in Klammern angezeigt.
• IVorz - über diese Funktion kann das Vorzeichen für das Inkrement einfach umgekehrt werden.
• Picken – diese Option ermöglicht das freie Zeichnen eines Liniensegmentes unabhängig von einem Messpunkt.
• schließen - sind mehr als zwei Punkte in einer Linienverbindung definiert, wird die Linienverbindung optional wieder mit dem ersten Punkt der Linienverbindung verbunden. Werden Polylinien erstellt, wird der Linienzug automatisch beendet.
• Ende - beendet die Linienverbindung.
• Return - eine vorgeschlagene Punktnummer kann nur durch Betätigen der Return-Taste übernommen werden.
• Hilfe – ruft die Online-Hilfe zum aktuellen Thema auf.
• <EINGABE> - es kann jede beliebige numerische Punktnummer, unter Berücksichtigung der Additionskonstanten, eingegeben werden. Alphanumerische Punktnummern (z.B. A21) werden nicht unterstützt.

Die Linienverbindungen werden auf dem aktuellen Layer gezeichnet. Sämtliche über die Nummern definierte Linienpunkte werden mit ihren Koordinaten im CAD-Textfenster dokumentiert. Für ein diesbezügliches Protokoll betätigen Sie bitte die F2-Taste, um das CAD-Textfenster zu öffnen. Sie können dann das Protokoll markieren und in die Zwischenablage kopieren, um es anschließend in eine Textdatei o.ä. zu übertragen.
