Die Interpretation und die Generierung einer Messpunkt-Datei erfolgt anhand einer Dateiformat-Definition - sie beschreibt die Struktur einer Zeile in der Messpunkt-Datei. Eine Dateiformat-Definition kann sowohl zum LADEN wie auch zum ERZEUGEN einer Messpunkt-Datei verwendet werden - ggf. nicht benötigte Parameter werden jeweils deaktiviert.


  • Einfach - wenn Sie "Einfach" gewählt haben, wird eine Koordinatenzeile aus den Datenfeldern aufgebaut, indem die Datenfelder von links nach rechts fortlaufend aneinander gefügt werden. Sie können mit dem Dialog "Einstellungen" die Trennzeichen zwischen den Datenfeldern bestimmen. Beim Laden einer Koordinatendatei bedeutet dies, dass einfach die aufeinander folgenden Worte der Textzeile verwendet werden (mit Kommata/Leerzeichen getrennt).


  • Angepasst - wählen Sie "Angepasst", wird eine Koordinatenzeile wie bei "Einfach" dadurch aufgebaut, dass die Datenfelder von links nach rechts aneinander gefügt werden; jedoch können Sie hierbei im Dialog "Einstellungen" außer den Trennzeichen zwischen den Datenfeldern auch noch die exakten Positionen (Spalten) der Datenfelder innerhalb der Koordinatenzeile festlegen; Außerdem kann jedes Datenfeld an der (optionalen) Position auch links- oder rechtsbündig geschrieben werden.


Beim Laden einer Koordinatendatei bedeutet dies, dass die auszuwertenden Teile entsprechend den eingestellten von-/bis-Positionen gelesen wird.

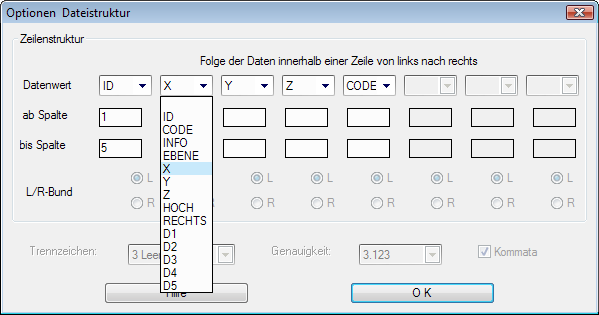

Beim Laden einer Koordinatendatei können mit Angepasst die exakten Spalten-Positionen der Datenwerte in der Zeile angegeben werden.

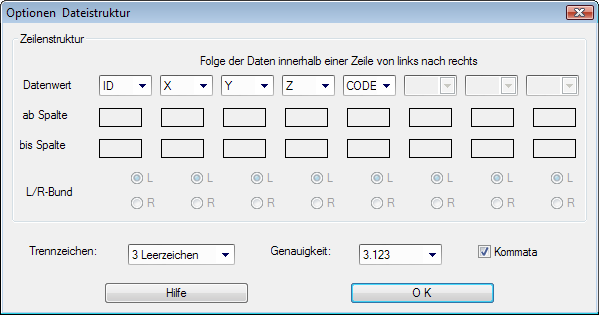

Beim Schreiben einer Koordinatendatei (Einfach) ohne Positionierung kann die Genauigkeit sowie die Art und Anzahl der Trennzeichen festgelegt werden.

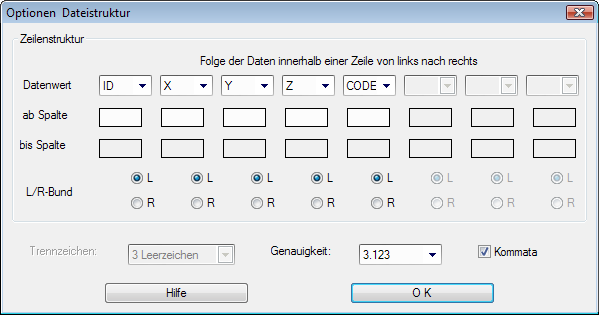

Beim Schreiben einer Koordinatendatei (Angepasst) mit Positionierung kann die Genauigkeit sowie die Position der Datenwerte sowie Links-/ Rechts-Bündigkeit und optional ein Komma als Trennzeichen zwischen die Datenwerte festgelegt werden.


Die folgenden 3 Parameter werden nur bei der Erzeugung von Messpunkt-Dateien verwendet; beim Laden von Messpunkt-Dateien sind sie deaktiviert:


  • Trennzeichen - die Anzahl der Leerzeichen zwischen den Datenwerten
  • Genauigkeit - die Zahl der Nachkommastellen für die Koordinatenwerte
  • Kommata - die Festlegung, ob als Trennzeichen zusätzlich auch ein Komma zwischen 2 Datenwerte gesetzt werden soll; das Komma wird ggf. direkt nach dem Datenwert geschrieben, die Leerzeichen zur Trennung folgen danach


Nur bei Angepasst werden zusätzlich folgende Dialogfelder aktiviert:


  • ab/bis Spalte - hier können Sie bei Bedarf die exakte Spaltennummer angeben, an welcher der entsprechende Datenwert geschrieben werden soll (links- oder rechtsbündig, s.u.). Wird für ein Datenfeld keine Position angegeben, so wird der Datenwert einfach rechts vom vorherigen Datenwert platziert (ggf. mit einem Komma und mit der angegebenen Zahl Leerzeichen davon getrennt).
  • Links/Rechts - hiermit können Sie festlegen, ob der Datenwert links- oder rechtsbündig von der angegebenen Position geschrieben wird - wenn Sie rechtsbündig wählen, achten Sie bitte unbedingt auf ausreichend Platz vor dem Datenwert.


Wichtig: Nur bei der Auswahl FREI DEFINIERBARES DATEIFORMAT kann für jedes Datenfeld (1...8) der Datenwert nach Belieben eingestellt werden. Bei den vordefinierten Dateiformaten ist die Belegung bereits vorgegeben.


Folgende Datenwerte stehen zur Verfügung:


ID

Punktnummer/Punktkennzeichen des Messpunktes

CODE

Punktcode des Messpunktes

INFO

Punkt-Information des Messpunktes

EBENE

Punkt-Ebene des Messpunktes

X

X-Koordinate des Messpunktes

Y

Y-Koordinate des Messpunktes

Z

Z-Koordinate des Messpunktes

HOCH

Y-Koordinate des Messpunktes (für Geodäten !)

RECHTS

X-Koordinate des Messpunktes (für Geodäten !)

D1

freies Datenfeld 1 des Messpunktes

D2

freies Datenfeld 2 des Messpunktes

D3

freies Datenfeld 3 des Messpunktes

D4

freies Datenfeld 4 des Messpunktes

D5

freies Datenfeld 5 des Messpunktes
