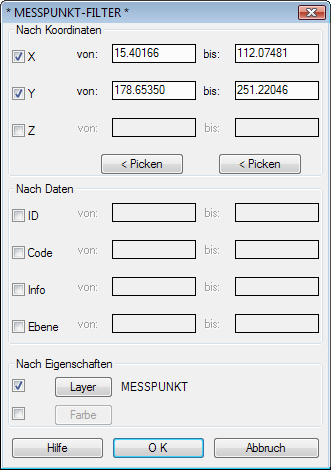

Der Messpunkt-Filter dient in der Messpunkt-Auswahl zur Filterung von Messpunkten nach den folgenden Auswahl-Parametern:


  • Koordinaten, getrennt in X, Y, Z
  • Punktnummer, Punktcode, Punktinfo, Punktebene
  • Layer, Farbe


Mit Ausnahme von Layer und Farbe kann für alle Parameter ein von/bis - Bereich eingestellt werden.

Es können sowohl für den von- als auch für den bis-Wert Zahlen oder Texte verwendet werden; um den von/bis-Bereich als numerischen Bereich zu nutzen, müssen die eingestellten Werte Zahlen sein, anderenfalls erfolgt ein Textvergleich, und Sie können dann 2 feste Werte als Auswahl-Kriterium nutzen.

Wird nur der von-Wert und/oder nur der bis-Wert als Text, nicht als Zahl eingestellt, gelten die eingestellten, exakten Werte für die Filterung. Sind von- und bis-Wert dagegen echte Zahlen, erfolgt der Vergleich im Sinne "von <= Messpunktwert <= bis", die Grenzwerte sind also eingeschlossen. Ist nur ein Wert vorgegeben, gilt:

  • nur von:        "von <= Messpunktwert"
  • nur bis:        "Messpunktwert <= bis"

d. h. der jeweils offene Wert wird als plus/minus endlich angenommen.

Der zu nutzende Koordinaten-Bereich kann in der Zeichnung als Rechteck mit der Maus gezeigt werden. Die X-, Y- und Z-Koordinaten müssen selbstverständlich gültige Zahlen sein. Der Minimum- und der Maximum-Punkt werden stets im Welt-Koordinaten-System angezeigt; auch nach dem Picken dieser Punkte werden sie in das WKS umgerechnet; lassen Sie sich dadurch nicht verwirren!
