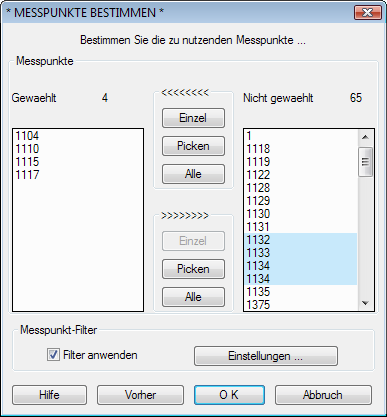

Die Dialogbox zur Messpunkt-Auswahl öffnet sich immer dann, wenn eine Funktion der Messfile-Tools einen Satz von zu verwendenden Messpunkten benötigt.

Der Auswahl-Dialog erlaubt sowohl eine sehr schnelle wie auch komfortable Auswahl von bestimmten Messpunkten, inklusive der Verwendung des Messpunkt-Filters. Es werden stets 2 Listen im Dialog angezeigt:


  • links werden alle gewählten Messpunkte aufgelistet
  • rechts sehen Sie alle restlichen, in der Zeichnung vorhandenen Messpunkte

Mit den Buttons zur Anwahl und Abwahl der Messpunkte können Sie die Messpunkte jeweils von der einen in die andere Liste überführen.


Folgende Möglichkeiten zur Anwahl und Abwahl stehen jeweils zur Verfügung:


  • Alle
  • Einzeln
  • Picken


Ist der Messpunkt-Filter aktiviert, so gelten nur die Messpunkte, welche die Bedingungen des Filters erfüllen als gewählt. Der Messpunkt-Filter beeinflusst generell die Wahl in beiden Richtungen. Der Filter wirkt nur im Augenblick des Wählens, er wird nicht statisch auf die gewählten oder nicht gewählten Messpunkte angewendet! Durch mehrfaches, aufeinander folgendes Wählen, kombiniert mit jeweils verschiedenen Filterbedingungen, können Sie so eine Messpunktauswahl nach sehr komplexen Bedingungen erreichen.
