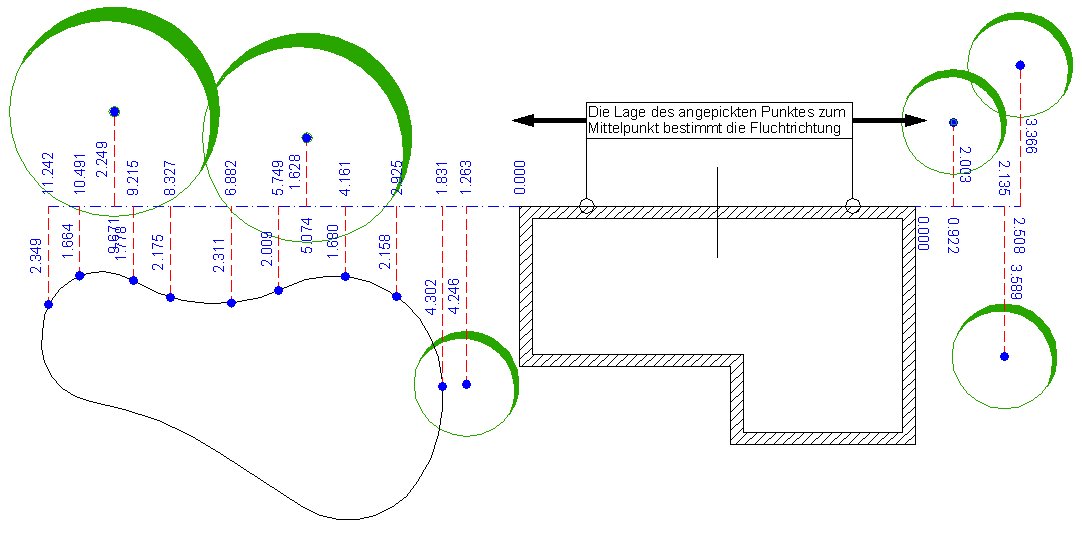

Das Fluchtmaß ist eine Variante des Orthogonalmaßes, bei welcher die Richtung der Messachse von einer bestehenden Flucht abgeleitet wird. Die Fluchtmaßoption ist durch Auswahl aus dem Kontextmenü oder der Befehlszeile (anstelle des Basispunktes) wählbar, sobald das Orthogonalmaß aufgerufen wird. Zeigen Sie eine bestehende Kante (z.B. Hauskante, Grundstücksgrenze etc.), in deren Flucht die Abszisse der Bemaßung liegen soll. Danach können Sie beliebig viele zu bemaßende Punkte in der Zeichnung zeigen. Als Fluchtkanten werden Linien, 2D/3D-Polylinien und die Kanten von 3D-Flächen unterstützt. Polylinien mit einer Breite werden immer in deren Mitte referenziert.



Achtung: Die Bemaßungsrichtung der Messachse ist von der Lage der Auswahl abhängig. Der Abszissenpunkt 0,0 wird immer am nächst gelegenen Endpunkt einer anzuklickenden Linie liegen.
