Übersteigen die in der Koordinatendatei enthaltenen Daten die im Format festgelegten Definitionen oder wird die Datei nicht richtig interpretiert, können Sie ein neues Format durch Betätigung der Schaltfläche Definition Format frei definieren. Die Definition über Art u. Weise der Erkennung bestimmter Datenwerte in der Koordinatenzeile erfolgt mittels so genannter Keys. Eine Key-Definition legt zum einen fest, welcher Art der ausgewertete Teil der Koordinatenzeile ist (z.B. Punktnummer, Koordinate etc.), andererseits wird damit auch festgelegt, wie diese Erkennung erfolgt. Messfile zeigt Ihnen mit einem entsprechenden Schaltfeld bzw. mit einer Popup-Liste alle zur Verfügung stehenden und bereits definierten Formate. Falls Sie jedoch ein neues Format erzeugen wollen, nutzen Sie am besten zuerst die Analyse-Funktion im Hauptfenster des Format-Dialoges, um alle näherungsweise passenden Dateiformate auflisten zu lassen. Die Analysefunktion startet einen Testlauf, in welchem Messfile alle vorhandenen Datei-Formate einzeln auf ihre Anwendbarkeit bezüglich der ausgewählten Dateizeile prüft. Im Ergebnis dieser Analyse zeigt Messfile die möglicherweise in Betracht kommenden Datei-Formate in der darüber stehenden Liste. Da alle Punkteigenschaften, mit Ausnahme der X-, Y-, Z-Koordinaten, nicht numerisch zu sein brauchen, müssen die gefundenen Datei-Formate nicht zwangsläufig auch wirklich die Struktur der Koordinaten-Zeile treffen. Messfile kann lediglich prüfen, ob ein konkretes Datei-Format mindestens die Koordinaten als numerische Werte herausfiltert. Die Entscheidung darüber, ob ein Datei-Format für eine ausgewählte Koordinatendatei in Frage kommt, kann nur von Ihnen getroffen werden. Wählen Sie daher ein Format nach dem anderen an, und verfolgen Sie in den Datenfeldern, wie die einzelnen Datei-Formate die Koordinatenzeile interpretieren. Zusätzlich gibt Messfile am unteren Rand der Dialogbox noch eine Meldung aus, welche informativen Charakter besitzt und Ihnen ggf. weitere Hinweise gibt. Die Aktualisierung der Anzeige-Felder erfolgt automatisch, wenn Sie:


  • eine andere Koordinaten-Zeile auswählen,
  • ein anderes Datei-Format auswählen,
  • eine andere Transformations-Regel aktivieren.

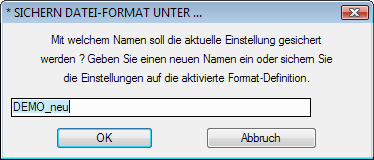

Nun können Sie das am besten passende Format auswählen, um ggf. einige Keys anzupassen oder auch neue Keys zu definieren. Haben Sie das Dateiformat Ihren Bedürfnissen angepasst, speichern Sie dieses neue Datei-Format unter einem neuen Namen ab.

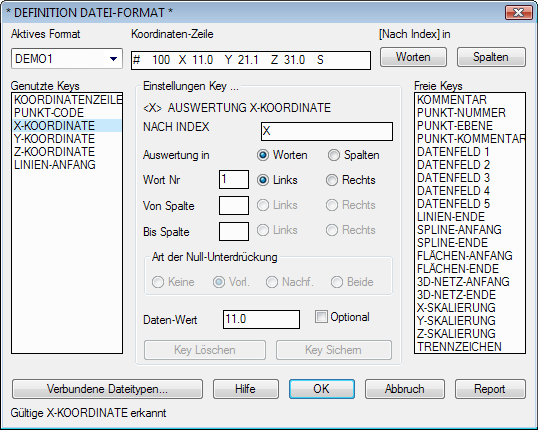

Im Dialog der Format-Definition stehen die vom Format genutzten und die von Messfile noch zur Verfügung gestellten freien Keys (Datentypen) einander gegenüber. Sie können diese Keys beliebig von der linken auf die rechte Seite und umgekehrt verschieben (Key löschen/sichern) sowie die aktuellen Einstellungen eines genutzten und markierten Keys im mittleren Teil der Dialogbox einsehen und beliebig verändern.

Keys können dabei nach Worten oder Spalten, und dabei von links oder rechts bestimmt werden, wobei eine Dialogbox die Auswahl übernimmt, damit ein Abzählungsfehler vermieden wird. Alternativ hierzu kann auch ein Index (z.B. X) angegeben werden, um eine Position eindeutig zu definieren. Messfile gibt Ihnen damit praktisch alle nur denkbaren Möglichkeiten zur Definition eines Keys. Die Interpretation Ihrer Einstellungen ist sofort im Eingabefeld Datenwert erkennbar.

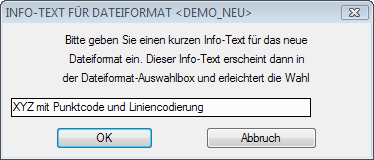

Nachdem alle Keys definiert wurden, können Sie das Format unter einem beliebigen Namen, zusammen mit einer Kurzerklärung, speichern. Es ist damit in die zentrale Format-Definitionsdatei MESSFILE.FRM aufgenommen worden.
