Durch das Datei-Format wird Messfile bekannt gegeben, wie es die Zeilen der Koordinatendatei zu interpretieren hat, und welche Anteile der Koordinaten-Zeile für die Darstellung der Daten im CAD-System verwendet werden können. Das Format können Sie aus einer Dialogbox auswählen, nachdem die Schaltfläche Format im Hauptdialog betätigt wurde. Die Dateiformate erscheinen in einer Kurzform. Hierbei bedeuten:


  • X - X-Wert (Rechtswert) der Koordinate
  • Y - Y-Wert (Hochwert) der Koordinate
  • Z - Z-Wert (Höhe) der Koordinate
  • I – Punktnummer
  • C - Punktcode


Am unteren Rand der Dialogbox erscheint jeweils eine kurze Erläuterung des gewählten Formates. Die Definition der Datei-Formate erfolgt in der Datei Messfile.FRM. Diese Datei kann durch Betätigung der Schaltfläche Edit frei editiert werden. Der Name eines Datei-Formates unterliegt keinen Beschränkungen und kann frei vergeben werden. Mit diesem Namen werden im Arbeitsablauf die definierten Formate angesprochen und festgelegt.

Messfile kann folgende Daten interpretieren:


  • Punktnummer
  • Punktcode
  • Punktebene
  • Punktkommentar
  • X-, Y-, Z- Koordinate
  • 5 freie Daten-Felder
  • Grafikkodierungen für Polygone, Splines, 3D-Flächen und 3D-Netze


Außerdem können für die X-, Y-, Z-Koordinate getrennte Skalierungen vorgegeben werden, da einige Totalstationen Messpunkte ohne Kommastellen liefern.

Erhalten Sie eine Koordinatendatei mit einem in Messfile nicht definierten Format, können Sie durch Betätigung der Schaltfläche Dialog dieses explizit bestimmen und dauerhaft speichern.

Zu Beginn des eigentlichen Dialoges werden Sie zunächst aufgefordert, eine typische Koordinatenzeile auszuwählen. Ihre Koordinatendatei wird dazu automatisch in den Editor geladen.


Wählen Sie eine Zeile, die möglichst alle Datentypen enthält, da diese Zeile im Folgenden interpretiert wird.

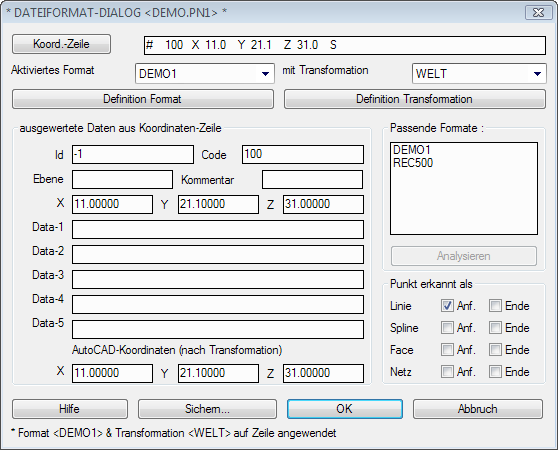

Im Hauptfenster des Formatdialoges stellt Messfile dar, wie eine konkrete Zeile aus Ihrem Koordinaten-File mittels des aktivierten Datei-Formates ausgewertet wird und zeigt die erkannten Anteile dieser Zeile in den entsprechenden Datenfeldern. Zusätzlich werden die, unter Berücksichtigung der aktiven Transformation, erzeugten CAD-Koordinaten zur Anzeige gebracht.
