Typ

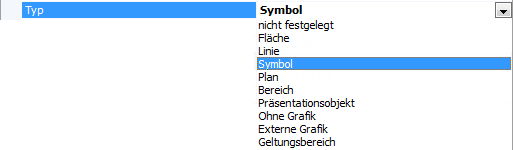

Die Zuordnung des Objekttyps erfolgt über die Auswahl aus einer Klappliste, welche alle vom Programm verfügbaren Objekttypen beinhaltet. Objekttypen beeinflussen die zeichnerische Anwendung und die Auswertungsmöglichkeiten des Planzeichens.

Folgende Objekttypen stehen zur Verfügung:

Nicht festgelegt	Der Objekttyp ist nicht festgelegt. Das Planzeichen kann nicht angewendet werden.
Fläche	Hierunter fallen alle flächenhaften Planzeichen, unabhängig davon, ob diese mit einer Schraffur, einer Flächenfüllung oder mit einer Randsignatur dargestellt werden.
Linie	Hierunter fallen alle linienhaften Planzeichen, also solche, die nicht nach ihrer Fläche ausgewertet werde. In der Anwendung werden Linienzüge erstellt, unabhängig davon, ob diese offen oder geschlossen sind. Bei der Grafikdefinition von Linien kann neben den üblichen Parametern auch auf externe Linienfunktionen zurückgegriffen werden.
Symbol	Hierunter fallen alle punktuellen Planzeichen (Blöcke), die nicht direkt in Verbindung zu einem übergeordneten Planzeichen (Fläche) stehen.
Präsentationsobjekt	Hierunter fallen alle punktuellen Planzeichen (Blöcke), die in Verbindung zu einem übergeordneten Objekt (Fläche) stehen und zur Visualisierung von Eigenschaften dienen. Bei der Anwendung erfordern sie die Auswahl eines anderen Planzeichens.
Symbol + Präsentationsobjekt	Einige Punktobjekte können wechselseitig als Präsentationsobjekt oder eigenständiges Symbol fungieren. Ein separater Dialog erfragt in der Anwendung, welcher Typus genommen werden soll.
Plan	Das Planzeichen dient zur Erzeugung eines Plans und dessen Eigenschaften. Es kann ausschließlich über Funktionen des Projektbrowsers eingefügt und bearbeitet werden.
Bereich	Das Planzeichen dient zur Erzeugung eines Bereichs und dessen Eigenschaften. Es kann ausschließlich über Funktionen des Projektbrowsers eingefügt und bearbeitet werden.
Ohne Grafik	Mit Hilfe des Planzeichenmanagers können auch Planzeichen ohne Grafik erstellt werden, welche z. B. lediglich Sachdaten für spezielle Zwecke, z. B. textliche Festsetzungen usw. enthalten.
Externe Grafik	Die Grafik wird durch ein externes Programm (z. B. Böschungsschraffur) erzeugt, welches bei der Anwendung aufgerufen wird.
Geltungsbereich	Ausschließlich Planzeichen diesen Typs werden beim XPlanExport als Referenz für die Wahl des räumlichen Geltungsbereichs akzeptiert.
3D-Objekt	Ein 3D-Objekt ist Grundlage für den CityGML-Import. Nur Planzeichen diesen Typs werden als CityGML-Objekte erkannt.
