Für ein vollwertiges Planzeichen sind verschiedene Einstellungen nötig, damit es:

  • über die gewünschte Grafik verfügt,
  • die gewünschten Sachdaten bereitstellt,
  • quantitativ bilanziert werden kann,
  • mit einer Erläuterung in der Legende erscheint,
  • wie beabsichtig in ein anderes Format exportiert werden kann.

Das Planzeichen steht darüber hinaus in direkter Beziehung zu allen Systemdaten, da insbesondere der verfügbare Sachdatenvorrat in der Systemdatenbank gespeichert ist.

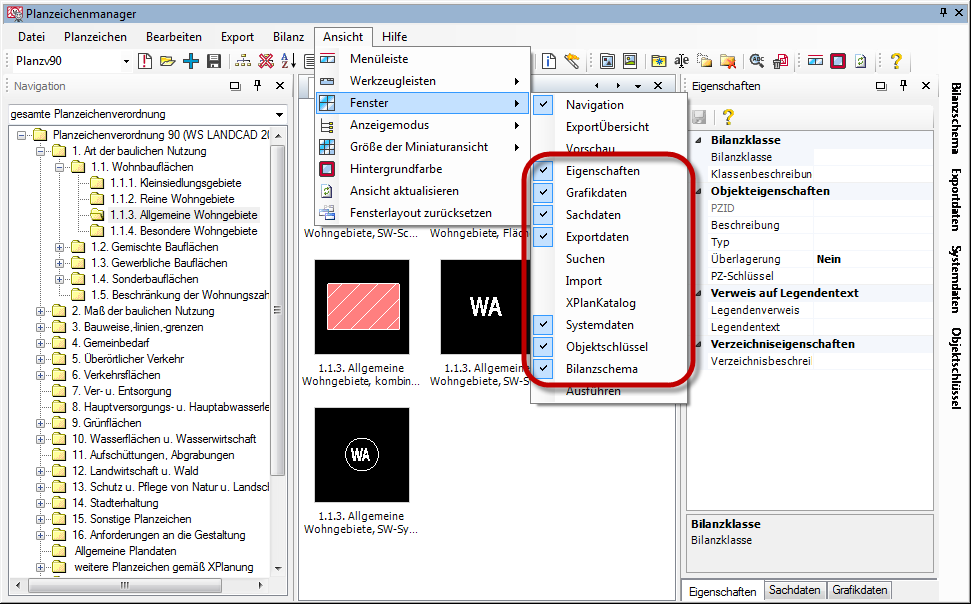

Der Planzeichenmanager stellt für alle benötigten Einstellungen entsprechende Fenster bereit, die über das Pull-down-Menü Ansicht aktiviert werden können.



Die Fenster lassen sich auf verschiedenartige Weise innerhalb des Planzeichenmanagers positionieren, in Gruppen zusammenfassen oder dynamisch einblenden. Falls Sie damit nicht vertraut sind, sei auf die ausführliche Erläuterung im Kapitel Das Prinzip der grafischen Manager im Modul Landcad verwiesen.


In den nachfolgenden Kapiteln werden die wichtigsten Fenster Eigenschaften, Grafikdaten und Sachdaten ausführlich erläutert. Da der Sachdatenvorrat und die Einordnung in Gruppen in der Systemdatenbank enthalten sind, wird auch dieses Kapitel an dieser Stelle aufgeführt.

Aufgrund der Zuordnung spezieller Themenbereiche im Pull-down-Menü des Planzeichenmanagers sind alle weitergehenden Konfigurationen in den Kapiteln zu den jeweiligen Menüpunkten aufgeführt. So finden Sie die vollständige Dokumentation zur XPlanungs-Konfiguration im Kapitel zum Menüpunkt Export. Wie Sie ein Bilanzschema und eine Objektschlüsseldatei bearbeiten oder neu erstellen, erfahren Sie im Kapitel zum Menüpunkt Bilanz.
